Описание

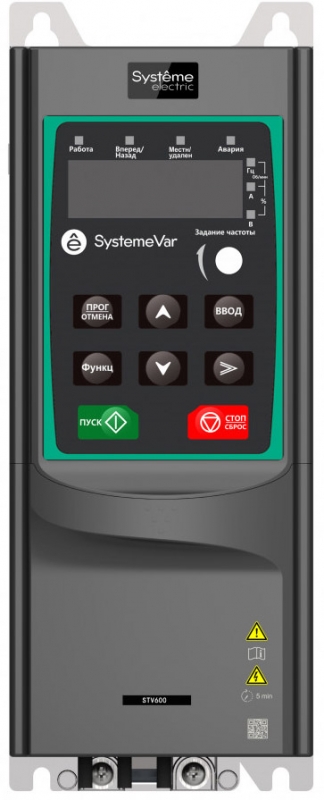

Наименование: STV600U40N4. Производитель: Systeme Electric. Артикул: STV600U40N4. Мощность: 4 кВт. Напряжение: 380-440В (-15% / +10%) 3ф. Степень защиты: IP20. Серия: SystemeVar STV600.
Характеристики STV600U40N4
Выходное напряжение 0…напряжение питания В. Выходная частота 0…400 Гц. Тип управления SVPWM, SVC. Тип электродвигателя: асинхронный двигатель, синхронный двигатель. Диапазон регулирования скорости: асинхронный электродвигатель 1: 200 (SVC), синхронный двигатель 1: 20 (SVC). Точность регулирования скорости ±0,2 % (SVC). Колебания скорости ±0,3 % (SVC). Отклик на крутящий момент < 20 мс (SVC). Точность регулирования крутящего момента 10 % (SVC). Перегрузочная способность 110% в течение 60 сек. Режим настройки частоты: цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол. Функция автоматического регулирования напряжения: поддержка постоянного выходного напряжения при изменении напряжения в сети. Функция защиты от неисправностей беспечивает множество функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и т.д. Функция перезапуска отслеживания скорости используется для реализации безударного плавного пуска вращающихся двигателей. 2 аналоговых входа AI1: 0(2)-10В/0(4)-20мА; AI2: -10-10В. 2 аналоговых выхода AO0/AO1: 0(2)-10В/0(4)-20мА. Цифровые входы: пять обычных входов, максимальная частота: 1 кГц, внутреннее сопротивление: 3,3 кОм; Один высокоскоростной вход максимальная частота: 50 кГц. Цифровые выходы: одна клемма Y с открытым коллектором, разделяющая клемму с S4. Функция может выбираться с помощью перемычки. Один программируемый релейный выход НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий, контактная мощность 3A/AC 250В, 1A/DC 30В. Два интерфейса расширения SLOT1, SLOT2, доступны коммуникационная плата, плата расширения I/O и т. д. Поддерживает настенный монтаж (от 1,5 до 250 кВт), поддерживает напольную установку (от 1,5 до 132 кВт), поддерживает фланцевый монтаж (от 220 до 500 кВт). Диапазон рабочих температур от –10 до +50°C, при температурах свыше +40°C требуется снижение номинальной мощности. Степень защиты IP20 для 200 кВт и ниже; IP00 для 200 кВт и выше. Уровень загрязнения воздуха 2. Охлаждение 1,5 кВт естественное, 2,2 кВт и выше принудительное. Панель оператора от 1,5 до 22 кВт LED-панель в стандартной конфигурации; от 30 до 500 кВт LED-панель, которую можно выносить на дверцу шкафа. ЭМС Фильтр C3 доступен опционально для мощностей от 1,5–132 кВт. Встроенный фильтр С3 встроен для мощностей от 160 кВт и выше. Технические параметры Количество выход. фаз | 3 | EV000069 | - | Количество HW-интерфейсов RS-485 | - | 1 | - | Количество цифров. выходов | - | 1 | - | Количество цифров. входов | - | 6 | - | Относительная симметрия сети, допуски по частоте | - | 0.05 | % | Относительная симметрия сети, допуски по напряжению | - | 0.1 | % | Выход. мощность при номин. выход. напряжении | - | 4 | кВт | Макс. частота на выходе | - | 400 | Гц | Допускается применение в жилых и коммерческих зонах | - | Нет | - | Допускается применение в промышленной зоне | - | Да | - | С встроенными тормозными сопротивлениями | - | Нет | - | Количество вход. фаз | 3 | EV000069 | - | Измерение выход. тока | - | Да | А | Номин. выход. напряжение | - | 400 | В | С оптическим интерфейсом | - | Нет | - | Тип преобразователя | I-Преобразователь тока | EV009292 | - | Возможно управление в 4-х квадрантах | - | Нет | - | Частота сети | 50/60 Гц | EV008015 | - | Сетевое напряжение | - | 400 | В | С возможностью подключения ПК (персонального компьютера) | - | Нет | - | Количество аналог. входов | - | 2 | - | Количество аналог. выходов | - | 2 | - | Макс. выход при линейной нагрузке при номин. выход. напряжении | - | 9.5 | - | Макс. выход при квадратичной нагрузке при номин. выход. напряжении | - | 9.5 | - | Макс. выходное напряжение | - | 440 | - | Номинальный выходной ток I2N | - | 9.5 | - | Поддержка протокола для BACnet | - | Нет | - | Поддержка протокола SERCOS | - | Нет | - | Высота | - | 231 | мм | Ширина | - | 89 | мм | Глубина | - | 193 | мм | С блоком управления | - | Да | - | Поддержка протокола SafetyBUS p | - | Нет | - | Поддержка протокола PROFIsafe | - | Нет | - | Поддержка протокола PROFINET IO | - | Нет | - | Поддержка протокола PROFINET CBA | - | Нет | - | Поддержка протокола Foundation Fieldbus | - | Нет | - | Поддержка протокола EtherNet/IP | - | Нет | - | Поддержка протокола DeviceNet Safety | - | Нет | - | Поддержка протокола AS-Interface Safety at Work | - | Нет | - | Поддержка протокола INTERBUS-Safety | - | Нет | - | Степень защиты (IP) | IP20 | EV006405 | - | Поддержка протокола других шинных систем | - | Нет | - | Поддержка протокола SUCONET | - | Нет | - | Поддержка протокола DeviceNet | - | Нет | - | Поддержка протокола Data-Highway | - | Нет | - | Поддержка протокола MODBUS | - | Да | - | Поддержка протокола KNX | - | Нет | - | Поддержка протокола INTERBUS | - | Нет | - | Поддержка протокола CAN | - | Нет | - | Поддержка протокола PROFIBUS | - | Нет | - | Поддержка протокола ASI | - | Нет | - | Поддержка протокола TCP/IP | - | Нет | - | Поддержка протокола LON | - | Нет | - |
|
|
