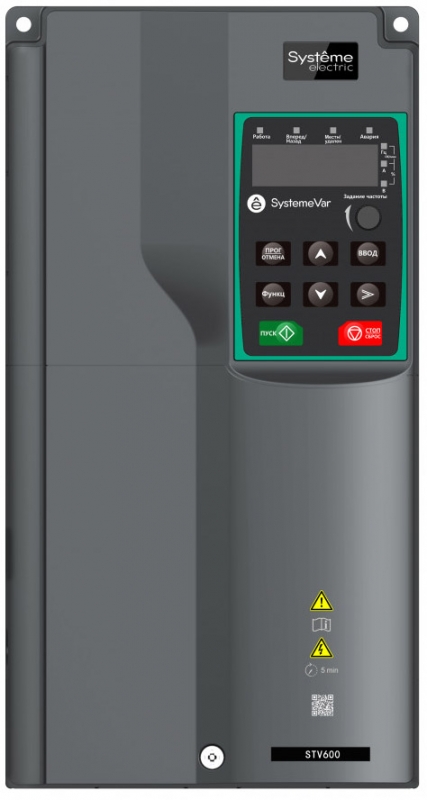

Преобразователь частоты SystemeVar STV600 22 кВт 400В Systeme Electric STV600D22N4

Код товара: 2804768
89 586 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой STV600D22N4 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

Наименование: STV600D22N4. Производитель: Systeme Electric. Артикул: STV600D22N4. Мощность: 22 кВт. Напряжение: 380-440В (-15% / +10%) 3ф. Степень защиты: IP20. Серия: SystemeVar STV600.

Характеристики STV600D22N4

Выходное напряжение 0…напряжение питания В.
Выходная частота 0…400 Гц.
Тип управления SVPWM, SVC.
Тип электродвигателя: асинхронный двигатель, синхронный двигатель.
Диапазон регулирования скорости: асинхронный электродвигатель 1: 200 (SVC), синхронный двигатель 1: 20 (SVC).
Точность регулирования скорости ±0,2 % (SVC).
Колебания скорости ±0,3 % (SVC).
Отклик на крутящий момент < 20 мс (SVC).
Точность регулирования крутящего момента 10 % (SVC).
Перегрузочная способность 110% в течение 60 сек.
Режим настройки частоты: цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол.
Функция автоматического регулирования напряжения: поддержка постоянного выходного напряжения при изменении напряжения в сети.
Функция защиты от неисправностей беспечивает множество функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура,
обрыв фазы и т.д.
Функция перезапуска отслеживания скорости используется для реализации безударного плавного пуска вращающихся двигателей.
2 аналоговых входа AI1: 0(2)-10В/0(4)-20мА; AI2: -10-10В.
2 аналоговых выхода AO0/AO1: 0(2)-10В/0(4)-20мА.
Цифровые входы: пять обычных входов, максимальная частота: 1 кГц, внутреннее
сопротивление: 3,3 кОм; Один высокоскоростной вход максимальная частота: 50 кГц.
Цифровые выходы: одна клемма Y с открытым коллектором, разделяющая клемму с S4. Функция может выбираться с помощью перемычки.
Один программируемый релейный выход НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий, контактная мощность 3A/AC 250В, 1A/DC 30В.
Два интерфейса расширения SLOT1, SLOT2, доступны коммуникационная плата, плата расширения I/O и т. д.
Поддерживает настенный монтаж (от 1,5 до 250 кВт), поддерживает напольную установку (от 1,5 до 132 кВт), поддерживает фланцевый монтаж (от 220 до 500 кВт).
Диапазон рабочих температур от –10 до +50°C, при температурах свыше +40°C требуется снижение номинальной мощности.
Степень защиты IP20 для 200 кВт и ниже; IP00 для 200 кВт и выше.
Уровень загрязнения воздуха 2.
Охлаждение 1,5 кВт естественное, 2,2 кВт и выше принудительное.
Панель оператора от 1,5 до 22 кВт LED-панель в стандартной конфигурации; от 30 до 500 кВт LED-панель, которую можно выносить на дверцу шкафа.
ЭМС Фильтр C3 доступен опционально для мощностей от 1,5–132 кВт. Встроенный фильтр С3 встроен для мощностей от 160 кВт и выше.

Технические параметры

Количество выход. фаз 3 EV000069 -
Количество HW-интерфейсов RS-485 - 1 -
Количество цифров. выходов - 1 -
Количество цифров. входов - 6 -
Относительная симметрия сети, допуски по частоте - 0.05 %
Относительная симметрия сети, допуски по напряжению - 0.1 %
Выход. мощность при номин. выход. напряжении - 22 кВт
Макс. частота на выходе - 400 Гц
Допускается применение в жилых и коммерческих зонах - Нет -
Допускается применение в промышленной зоне - Да -
С встроенными тормозными сопротивлениями - Нет -
Количество вход. фаз 3 EV000069 -
Измерение выход. тока - Да А
Номин. выход. напряжение - 400 В
С оптическим интерфейсом - Нет -
Тип преобразователя I-Преобразователь тока EV009292 -
Возможно управление в 4-х квадрантах - Нет -
Частота сети 50/60 Гц EV008015 -
Сетевое напряжение - 400 В
С возможностью подключения ПК (персонального компьютера) - Нет -
Количество аналог. входов - 2 -
Количество аналог. выходов - 2 -
Макс. выход при линейной нагрузке при номин. выход. напряжении - 45 -
Макс. выход при квадратичной нагрузке при номин. выход. напряжении - 45 -
Макс. выходное напряжение - 440 -
Номинальный выходной ток I2N - 45 -
Поддержка протокола для BACnet - Нет -
Поддержка протокола SERCOS - Нет -
Высота - 320 мм
Ширина - 169 мм
Глубина - 214 мм
С блоком управления - Да -
Поддержка протокола SafetyBUS p - Нет -
Поддержка протокола PROFIsafe - Нет -
Поддержка протокола PROFINET IO - Нет -
Поддержка протокола PROFINET CBA - Нет -
Поддержка протокола Foundation Fieldbus - Нет -
Поддержка протокола EtherNet/IP - Нет -
Поддержка протокола DeviceNet Safety - Нет -
Поддержка протокола AS-Interface Safety at Work - Нет -
Поддержка протокола INTERBUS-Safety - Нет -
Степень защиты (IP) IP20 EV006405 -
Поддержка протокола других шинных систем - Нет -
Поддержка протокола SUCONET - Нет -
Поддержка протокола DeviceNet - Нет -
Поддержка протокола Data-Highway - Нет -
Поддержка протокола MODBUS - Да -
Поддержка протокола KNX - Нет -
Поддержка протокола INTERBUS - Нет -
Поддержка протокола CAN - Нет -
Поддержка протокола PROFIBUS - Нет -
Поддержка протокола ASI - Нет -
Поддержка протокола TCP/IP - Нет -
Поддержка протокола LON - Нет -
