Описание

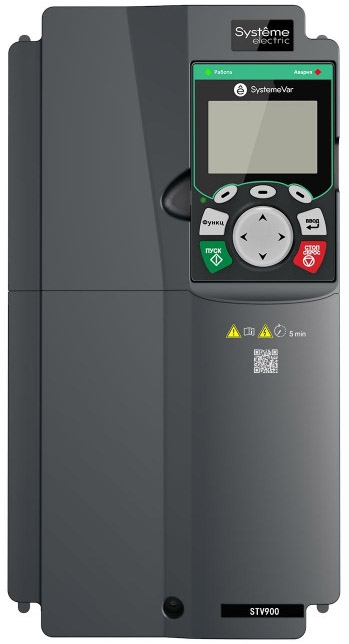

Наименование: STV900D15N4. Производитель: Systeme Electric, ранее Schneider Electric Россия. Заводской артикул: STV900D15N4. Мощность: 15кВт. Напряжение: 380-440 B (-15% / +10%) 3ф. Степень защиты: IP20. Серия: SystemeVar STV900.
Характеристики STV900D15N4
| Применение | Текстильная промышленность, полиграфия, станкостроение, намоточные машины, упаковочные машины, центрифуги, деревообрабатывающая промышленность, насосное и вентиляторное оборудование | | Выходное напряжение | 0…напряжение питания В | | Выходная частота | 0…400 Гц | | Тип управления | Метод широтно-импульсной модуляции с пространственным вектором (SVPWM), векторное без обратной связи (SVC), векторное управление с обратной связью по скорости (VC) | | Тип электродвигателя | Асинхронный двигатель, синхронный двигатель с постоянными магнитами | | Диапазон регулирования скорости | Асинхронный электродвигатель 1: 200 (SVC)
Синхронный двигатель 1: 20 (SVC), 1:1000 (VC) | | Точность регулирования скорости | ±0,2 % (SVC), 0,02 % (VC) | | Колебания скорости | ±0,3 % (SVC) | | Отклик на крутящий момент | < 20 мс (SVC), < 10 мс (VC) | | Точность регулирования крутящего момента | 10 % (SVC), 5 % (VC) | | Пусковой вращающий момент | Асинхронный электродвигатель: 0,25 Гц/150 % (SVC)
Синхронный двигатель: 2,5 Гц/150 % (SVC), 0 Гц/200 % (VC) | Перегрузочная способность:
- G-тип (от слова General)
- P-тип (от слова Pump) | G-тип (от 1,5 до 3000 кВт):
- 150% в течение 60с;
- 180% в течение 10с;
200% в течение 1с.
P-тип (от 2,2 до 500 кВт):
- 120% в течение 60с. | | Режим настройки частоты | Цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол | | Функция автоматического регулирования напряжения | Поддержка постоянного выходного напряжения при изменении напряжения в сети | | Функция защиты от неисправностей | Обеспечивает более 30 видов функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и перегрузка и т.д. | | Функция перезапуска отслеживания скорости | Обеспечивает безударный запуск двигателя при вращении (Примечание: доступна для номинальной мощности ≥ 4/5,5 кВт (G/P-тип)) | | Клемма аналогового входа | Не более 20мВ | | Разрешение цифрового входного сигнала клеммы | Не более 2мс | | Аналоговые входы | 2 входа, AI1: 0-10В/0-20мА; AI2: -10-10В | | Аналоговые выходы | 1 выход, AO1: 0-10В/0-20мА | | Цифровые входы | 4 обычных входа (S1, S2, S3, S4): макс. частота: 1 кГц
Полное внутреннее сопротивление: З,З кОм
2 высокоскоростных входа (HDIA, HDIB): макс. частота: 50 кГц
Поддерживает вход импульсного датчика
Функция измерения скорости | | Цифровые выходы | 1 высокоскоростной импульсный выход (HDO) (макс. частота: 50 кГц)
1 выход Y1 с открытым коллектором | | Релейный выход | 2 программируемых релейных выхода:
НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий
НО-контакт RO2A, НЗ-контакт RO2B, RO2C общий
Нагрузочная способность: 3А/250В AC, 1А/30В DC | | Возможности расширения | 2 интерфейса расширения для STV900 ≤5,5/7,5 кВт (G/P-тип): SLOT1, SLOT2
3 интерфейса расширения для STV900 ≥ 7,5/11 кВт (G/P-тип): SLOT1, SLOT2, SLOT3
Доступно: плата PG, плата PLC, коммуникационная плата, плата расширения I/O и т.д. | | Функции безопасности (SIL2) | 2 входа STO (Safe Torque Off) H1, H2 | | Монтаж | Поддержка напольного монтажа и крепления на фланце | | Диапазон рабочих температур | От -10 до +50°C; при температурах свыше +40°C требуется снижение номинальной мощности | | Степень защиты | IP20 | | Уровень загрязнения воздуха согласно IEC 60947-1 | Уровень 2 | | Покрытие плат согласно EN 60721-3-3 | Стандартно: Класс 3С2 (по запросу: Класс 3С3) | | Панель оператора | Стандартно: LCD с поддержкой русского языка, часов реального времени (элемент питания CR2032 не входит в поставку), с возможностью копирования параметров, съемная с
возможностью монтажа на дверце шкафа. Опционально: LED (семисегментная, монохромная) | | DC-реактор (дроссель звена постоянного тока) | G-тип: встроен (от 18,5 до 110 кВт)
P-тип: встроен (от 22 до 132 кВт) | | Тормозной модуль | G-тип:
- встроенные тормозные модули (≤37 кВт)
- для STV900 ≥ 37 кВт тормозные модули являются дополнительными аксессуарами
P-тип:
- встроенные тормозные модули (≤45 кВт)
- для STV900 ≥ 45 кВт тормозные модули являются дополнительными аксессуарами | | ЭМС | Соответствуют требованиям стандарта IEC61800-3 C3. Дополнительный внешний фильтр соответствует требованиям стандарта IEC61800-3 C2 | | Охлаждение | Принудительное воздушное, с раздельными изолированными воздушными каналами. Силовая часть охлаждается отдельно. | Технические параметры | Количество выход. фаз | 3 | EV000069 | - | | Количество HW-интерфейсов RS-485 | - | 1 | - | | Количество цифров. выходов | - | 1 | - | | Количество цифров. входов | - | 6 | - | | Относительная симметрия сети, допуски по частоте | - | 0.05 | % | | Относительная симметрия сети, допуски по напряжению | - | 0.1 | % | | Выход. мощность при номин. выход. напряжении | - | 15 | кВт | | Макс. частота на выходе | - | 400 | Гц | | Допускается применение в жилых и коммерческих зонах | - | Нет | - | | Допускается применение в промышленной зоне | - | Да | - | | С встроенными тормозными сопротивлениями | - | Нет | - | | Количество вход. фаз | 3 | EV000069 | - | | Измерение выход. тока | - | Да | А | | Номин. выход. напряжение | - | 400 | В | | С оптическим интерфейсом | - | Нет | - | | Тип преобразователя | I-Преобразователь тока | EV009292 | - | | Возможно управление в 4-х квадрантах | - | Да | - | | Частота сети | 50/60 Гц | EV008015 | - | | Сетевое напряжение | - | 400 | В | | С возможностью подключения ПК (персонального компьютера) | - | Нет | - | | Количество аналог. входов | - | 1 | - | | Количество аналог. выходов | - | 1 | - | | Макс. выход при линейной нагрузке при номин. выход. напряжении | - | 32 | - | | Макс. выход при квадратичной нагрузке при номин. выход. напряжении | - | 38 | - | | Макс. выходное напряжение | - | 440 | - | | Номинальный выходной ток I2N | - | 32 | - | | Поддержка протокола для BACnet | - | Нет | - | | Поддержка протокола SERCOS | - | Нет | - | | Высота | - | 320 | мм | | Ширина | - | 170 | мм | | Глубина | - | 220 | мм | | С блоком управления | - | Да | - | | Поддержка протокола SafetyBUS p | - | Нет | - | | Поддержка протокола PROFIsafe | - | Нет | - | | Поддержка протокола PROFINET IO | - | Нет | - | | Поддержка протокола PROFINET CBA | - | Нет | - | | Поддержка протокола Foundation Fieldbus | - | Нет | - | | Поддержка протокола EtherNet/IP | - | Нет | - | | Поддержка протокола DeviceNet Safety | - | Нет | - | | Поддержка протокола AS-Interface Safety at Work | - | Нет | - | | Поддержка протокола INTERBUS-Safety | - | Нет | - | | Степень защиты (IP) | IP20 | EV006405 | - | | Поддержка протокола других шинных систем | - | Нет | - | | Поддержка протокола SUCONET | - | Нет | - | | Поддержка протокола DeviceNet | - | Нет | - | | Поддержка протокола Data-Highway | - | Нет | - | | Поддержка протокола MODBUS | - | Да | - | | Поддержка протокола KNX | - | Нет | - | | Поддержка протокола INTERBUS | - | Нет | - | | Поддержка протокола CAN | - | Нет | - | | Поддержка протокола PROFIBUS | - | Нет | - | | Поддержка протокола ASI | - | Нет | - | | Поддержка протокола TCP/IP | - | Нет | - | | Поддержка протокола LON | - | Нет | - |
|
|
