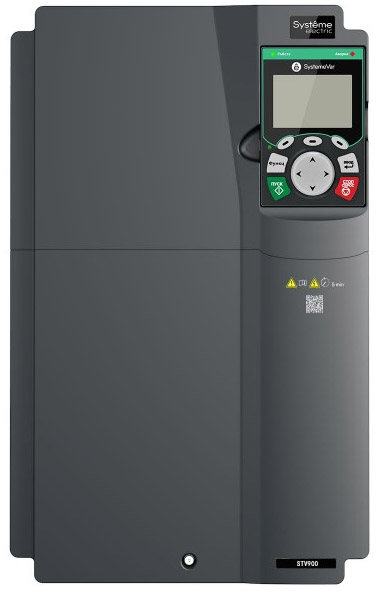

Преобразователь частоты STV900 22 кВт 400В Systeme Electric STV900D22N4

Код товара: 2804808
152 900 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой STV900D22N4 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

Наименование: STV900D22N4. Производитель: Systeme Electric, ранее Schneider Electric Россия. Заводской артикул: STV900D22N4. Мощность: 22кВт. Напряжение: 380-440 B (-15% / +10%) 3ф. Степень защиты: IP20. Серия: SystemeVar STV900.

Характеристики STV900D22N4

Применение Текстильная промышленность, полиграфия, станкостроение, намоточные машины, упаковочные машины, центрифуги, деревообрабатывающая промышленность, насосное и вентиляторное оборудование
Выходное напряжение 0…напряжение питания В
Выходная частота 0…400 Гц
Тип управления Метод широтно-импульсной модуляции с пространственным вектором (SVPWM), векторное без обратной связи (SVC), векторное управление с обратной связью по скорости (VC)
Тип электродвигателя Асинхронный двигатель, синхронный двигатель с постоянными магнитами
Диапазон регулирования скорости Асинхронный электродвигатель 1: 200 (SVC)
Синхронный двигатель 1: 20 (SVC), 1:1000 (VC)
Точность регулирования скорости ±0,2 % (SVC), 0,02 % (VC)
Колебания скорости ±0,3 % (SVC)
Отклик на крутящий момент < 20 мс (SVC), < 10 мс (VC)
Точность регулирования крутящего момента 10 % (SVC), 5 % (VC)
Пусковой вращающий момент Асинхронный электродвигатель: 0,25 Гц/150 % (SVC)
Синхронный двигатель: 2,5 Гц/150 % (SVC), 0 Гц/200 % (VC)
Перегрузочная способность:
- G-тип (от слова General)
- P-тип (от слова Pump)
G-тип (от 1,5 до 3000 кВт):
- 150% в течение 60с;
- 180% в течение 10с;
200% в течение 1с.
P-тип (от 2,2 до 500 кВт):
- 120% в течение 60с.
Режим настройки частоты Цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол
Функция автоматического регулирования напряжения Поддержка постоянного выходного напряжения при изменении напряжения в сети
Функция защиты от неисправностей Обеспечивает более 30 видов функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и перегрузка и т.д.
Функция перезапуска отслеживания скорости Обеспечивает безударный запуск двигателя при вращении (Примечание: доступна для номинальной мощности ≥ 4/5,5 кВт (G/P-тип))
Клемма аналогового входа Не более 20мВ
Разрешение цифрового входного сигнала клеммы Не более 2мс
Аналоговые входы 2 входа, AI1: 0-10В/0-20мА; AI2: -10-10В
Аналоговые выходы 1 выход, AO1: 0-10В/0-20мА
Цифровые входы 4 обычных входа (S1, S2, S3, S4): макс. частота: 1 кГц
Полное внутреннее сопротивление: З,З кОм
2 высокоскоростных входа (HDIA, HDIB): макс. частота: 50 кГц
Поддерживает вход импульсного датчика
Функция измерения скорости
Цифровые выходы 1 высокоскоростной импульсный выход (HDO) (макс. частота: 50 кГц)
1 выход Y1 с открытым коллектором
Релейный выход 2 программируемых релейных выхода:
НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий
НО-контакт RO2A, НЗ-контакт RO2B, RO2C общий
Нагрузочная способность: 3А/250В AC, 1А/30В DC
Возможности расширения 2 интерфейса расширения для STV900 ≤5,5/7,5 кВт (G/P-тип): SLOT1, SLOT2
3 интерфейса расширения для STV900 ≥ 7,5/11 кВт (G/P-тип): SLOT1, SLOT2, SLOT3
Доступно: плата PG, плата PLC, коммуникационная плата, плата расширения I/O и т.д.
Функции безопасности (SIL2) 2 входа STO (Safe Torque Off) H1, H2
Монтаж Поддержка напольного монтажа и крепления на фланце
Диапазон рабочих температур От -10 до +50°C; при температурах свыше +40°C требуется снижение номинальной мощности
Степень защиты IP20
Уровень загрязнения воздуха согласно IEC 60947-1 Уровень 2
Покрытие плат согласно EN 60721-3-3 Стандартно: Класс 3С2 (по запросу: Класс 3С3)
Панель оператора Стандартно: LCD с поддержкой русского языка, часов реального времени (элемент питания CR2032 не входит в поставку), с возможностью копирования параметров, съемная с
возможностью монтажа на дверце шкафа. Опционально: LED (семисегментная, монохромная)
DC-реактор (дроссель звена постоянного тока) G-тип: встроен (от 18,5 до 110 кВт)
P-тип: встроен (от 22 до 132 кВт)
Тормозной модуль G-тип:
- встроенные тормозные модули (≤37 кВт)
- для STV900 ≥ 37 кВт тормозные модули являются дополнительными аксессуарами
P-тип:
- встроенные тормозные модули (≤45 кВт)
- для STV900 ≥ 45 кВт тормозные модули являются дополнительными аксессуарами
ЭМС Соответствуют требованиям стандарта IEC61800-3 C3. Дополнительный внешний фильтр соответствует требованиям стандарта IEC61800-3 C2
Охлаждение Принудительное воздушное, с раздельными изолированными воздушными каналами. Силовая часть охлаждается отдельно.

Технические параметры

Количество выход. фаз 3 EV000069 -
Количество HW-интерфейсов RS-485 - 1 -
Количество цифров. выходов - 1 -
Количество цифров. входов - 6 -
Относительная симметрия сети, допуски по частоте - 0.05 %
Относительная симметрия сети, допуски по напряжению - 0.1 %
Выход. мощность при номин. выход. напряжении - 22 кВт
Макс. частота на выходе - 400 Гц
Допускается применение в жилых и коммерческих зонах - Нет -
Допускается применение в промышленной зоне - Да -
С встроенными тормозными сопротивлениями - Нет -
Количество вход. фаз 3 EV000069 -
Измерение выход. тока - Да А
Номин. выход. напряжение - 400 В
С оптическим интерфейсом - Нет -
Тип преобразователя I-Преобразователь тока EV009292 -
Возможно управление в 4-х квадрантах - Да -
Частота сети 50/60 Гц EV008015 -
Сетевое напряжение - 400 В
С возможностью подключения ПК (персонального компьютера) - Нет -
Количество аналог. входов - 1 -
Количество аналог. выходов - 1 -
Макс. выход при линейной нагрузке при номин. выход. напряжении - 45 -
Макс. выход при квадратичной нагрузке при номин. выход. напряжении - 60 -
Макс. выходное напряжение - 440 -
Номинальный выходной ток I2N - 45 -
Поддержка протокола для BACnet - Нет -
Поддержка протокола SERCOS - Нет -
Высота - 340.6 мм
Ширина - 200 мм
Глубина - 208 мм
С блоком управления - Да -
Поддержка протокола SafetyBUS p - Нет -
Поддержка протокола PROFIsafe - Нет -
Поддержка протокола PROFINET IO - Нет -
Поддержка протокола PROFINET CBA - Нет -
Поддержка протокола Foundation Fieldbus - Нет -
Поддержка протокола EtherNet/IP - Нет -
Поддержка протокола DeviceNet Safety - Нет -
Поддержка протокола AS-Interface Safety at Work - Нет -
Поддержка протокола INTERBUS-Safety - Нет -
Степень защиты (IP) IP20 EV006405 -
Поддержка протокола других шинных систем - Нет -
Поддержка протокола SUCONET - Нет -
Поддержка протокола DeviceNet - Нет -
Поддержка протокола Data-Highway - Нет -
Поддержка протокола MODBUS - Да -
Поддержка протокола KNX - Нет -
Поддержка протокола INTERBUS - Нет -
Поддержка протокола CAN - Нет -
Поддержка протокола PROFIBUS - Нет -
Поддержка протокола ASI - Нет -
Поддержка протокола TCP/IP - Нет -
Поддержка протокола LON - Нет -
