Описание

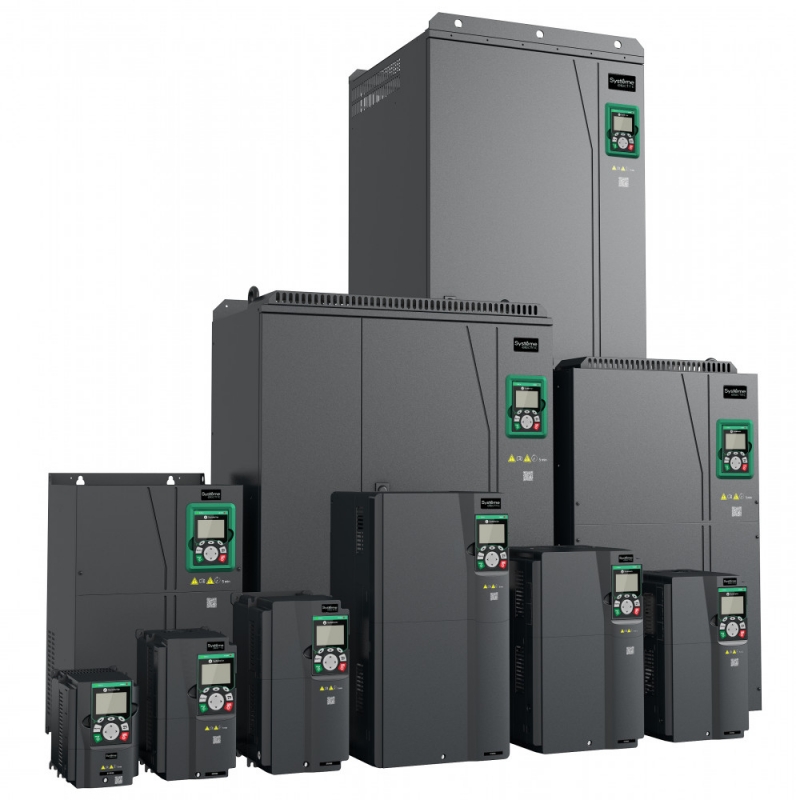

Наименование: STV900D45Y6. Производитель: Systeme Electric, ранее Schneider Electric Россия. Заводской артикул: STV900D45Y6. Мощность: 45кВт. Напряжение: 520-690 B (-15% / +10%) 3ф. Степень защиты: IP20. Серия: SystemeVar STV900.
Характеристики STV900D45Y6
Применение | Текстильная промышленность, полиграфия, станкостроение, намоточные машины, упаковочные машины, центрифуги, деревообрабатывающая промышленность, компрессоры | Выходное напряжение | 0…напряжение питания В | Выходная частота | 0…400 Гц | Тип управления | Метод широтно-импульсной модуляции с пространственным вектором (SVPWM), векторное без обратной связи (SVC), векторное управление с обратной связью по скорости (VC) | Тип электродвигателя | Асинхронный двигатель, синхронный двигатель с постоянными магнитами | Диапазон регулирования скорости | Асинхронный электродвигатель: 0,25 Гц/150 % (SVC) Синхронный двигатель: 2,5 Гц/150 % (SVC) 0 Гц/200 % (VC) | Точность регулирования скорости | ±0,2 % (SVC), 0,02 % (VC) | Колебания скорости | ±0,3 % (SVC) | Отклик на крутящий момент | < 20 мс (SVC), < 10 мс (VC) | Точность регулирования крутящего момента | 10 % (SVC), 5 % (VC) | Пусковой вращающий момент | Асинхронный электродвигатель: 0,25 Гц/150 % (SVC) Синхронный двигатель: 2,5 Гц/150 % (SVC), 0 Гц/200 % (VC) | Перегрузочная способность: - G-тип (от слова General) - P-тип (от слова Pump) | G-тип: - 150% в течение 60с; - 180% в течение 10с; 200% в течение 1с. P-тип: - не поддерживается. | Режим настройки частоты | Цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол | Функция автоматического регулирования напряжения | Поддержка постоянного выходного напряжения при изменении напряжения в сети | Функция защиты от неисправностей | Обеспечивает более 30 видов функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и перегрузка и т.д. | Функция перезапуска отслеживания скорости | Обеспечивает безударный запуск двигателя при вращении | Клемма аналогового входа | Не более 20мВ | Разрешение цифрового входного сигнала клеммы | Не более 2мс | Аналоговые входы | 2 входа, AI1: 0-10В/0-20мА; AI2: -10-10В | Аналоговые выходы | 1 выход, AO1: 0-10В/0-20мА | Цифровые входы | 4 обычных входа (S1, S2, S3, S4): макс. частота: 1 кГц Полное внутреннее сопротивление: З,З кОм 2 высокоскоростных входа (HDIA, HDIB): макс. частота: 50 кГц Поддерживает вход импульсного датчика Функция измерения скорости | Цифровые выходы | 1 высокоскоростной импульсный выход (HDO) макс. частота 50 кГц 1 выход Y1 с открытым коллектором | Релейный выход | 2 программируемых релейных выхода: НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий НО-контакт RO2A, НЗ-контакт RO2B, RO2C общий Нагрузочная способность: 3А/250В AC, 1А/30В DC | Возможности расширения | 3 интерфейса расширения: SLOT1, SLOT2, SLOT3 Доступно: плата PG, плата PLC, коммуникационная плата, плата расширения I/O и т.д. | Функции безопасности (SIL2) | 2 входа STO (Safe Torque Off) H1, H2 | Монтаж | Поддержка напольного монтажа и крепления на фланце | Диапазон рабочих температур | От -10 до +50°C; при температурах свыше +40°C требуется снижение номинальной мощности | Степень защиты | IP20 | Уровень загрязнения воздуха согласно IEC 60947-1 | Уровень 2 | Покрытие плат согласно EN 60721-3-3 | Стандартно: Класс 3С2 (по запросу: Класс 3С3) | Панель оператора | Стандартно: LCD с поддержкой русского языка, часов реального времени (элемент питания CR2032 не входит в поставку), с возможностью копирования параметров, съемная с возможностью монтажа на дверце шкафа. Опционально: LED семисегментная, монохромная. | DC-реактор (дроссель звена постоянного тока) | Не встроен. Доступен опционально | Тормозной модуль | Не встроен. Доступен опционально | ЭМС | Соответствуют требованиям стандарта IEC61800-3 C3. Дополнительный внешний фильтр соответствует требованиям стандарта IEC61800-3 C2 | Охлаждение | Принудительное воздушное, с раздельными изолированными воздушными каналами (силовая часть охлаждается отдельно) | Технические параметры Номин. выход. напряжение | - | 690 | В | С оптическим интерфейсом | - | Нет | - | Количество HW-интерфейсов RS-485 | - | 1 | - | Количество цифров. выходов | - | 1 | - | Количество цифров. входов | - | 6 | - | Относительная симметрия сети, допуски по частоте | - | 0.05 | % | Относительная симметрия сети, допуски по напряжению | - | 0.1 | % | Выход. мощность при номин. выход. напряжении | - | 45 | кВт | Макс. частота на выходе | - | 400 | Гц | Допускается применение в жилых и коммерческих зонах | - | Нет | - | Допускается применение в промышленной зоне | - | Да | - | С встроенными тормозными сопротивлениями | - | Нет | - | Количество вход. фаз | 3 | EV000069 | - | Измерение выход. тока | - | Да | А | Поддержка протокола LON | - | Нет | - | Количество выход. фаз | 3 | EV000069 | - | Тип преобразователя | I-Преобразователь тока | EV009292 | - | Возможно управление в 4-х квадрантах | - | Да | - | Частота сети | 50/60 Гц | EV008015 | - | Сетевое напряжение | - | 690 | В | С возможностью подключения ПК (персонального компьютера) | - | Нет | - | Количество аналог. входов | - | 1 | - | Количество аналог. выходов | - | 1 | - | Макс. выход при линейной нагрузке при номин. выход. напряжении | - | 54 | - | Макс. выходное напряжение | - | 690 | - | Номинальный выходной ток I2N | - | 54 | - | Поддержка протокола для BACnet | - | Нет | - | Поддержка протокола INTERBUS-Safety | - | Нет | - | Высота | - | 555 | мм | Ширина | - | 270 | мм | Глубина | - | 325 | мм | С блоком управления | - | Да | - | Поддержка протокола SafetyBUS p | - | Нет | - | Поддержка протокола PROFIsafe | - | Нет | - | Поддержка протокола PROFINET IO | - | Нет | - | Поддержка протокола PROFINET CBA | - | Нет | - | Поддержка протокола Foundation Fieldbus | - | Нет | - | Поддержка протокола EtherNet/IP | - | Нет | - | Поддержка протокола DeviceNet Safety | - | Нет | - | Поддержка протокола AS-Interface Safety at Work | - | Нет | - | Степень защиты (IP) | IP20 | EV006405 | - | Поддержка протокола SERCOS | - | Нет | - | Поддержка протокола других шинных систем | - | Нет | - | Поддержка протокола SUCONET | - | Нет | - | Поддержка протокола DeviceNet | - | Нет | - | Поддержка протокола Data-Highway | - | Нет | - | Поддержка протокола MODBUS | - | Да | - | Поддержка протокола KNX | - | Нет | - | Поддержка протокола INTERBUS | - | Нет | - | Поддержка протокола CAN | - | Нет | - | Поддержка протокола PROFIBUS | - | Нет | - | Поддержка протокола ASI | - | Нет | - | Поддержка протокола TCP/IP | - | Нет | - |
|
|
