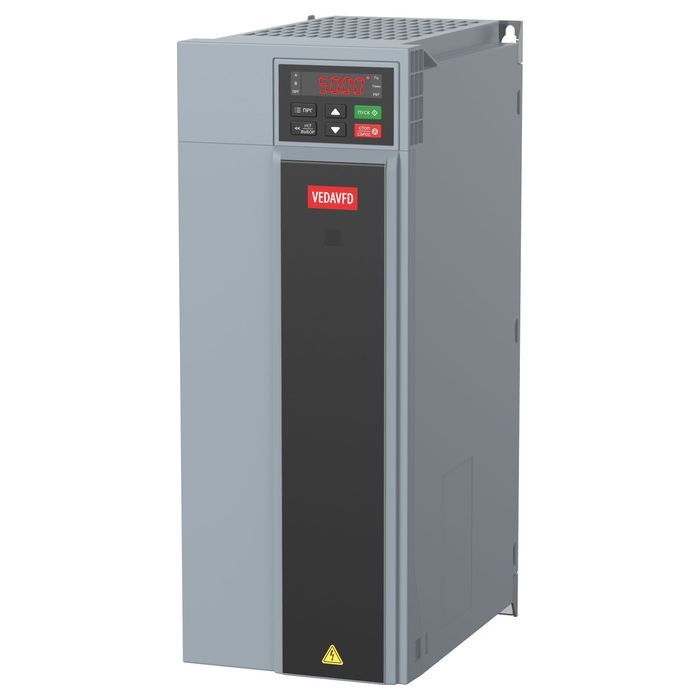

Преобразователь частоты VF-101-P30K-0060-A-T4-E20-B-H 30 кВт 380В VEDA VFD VF-101 Basic Drive ABC00033

Преобразователь частоты VEDA ABC00033 (VF-101-P30K-0060-A-T4-E20-B-H) мощностью 30 кВт для управления асинхронными и синхронными двигателями. Подключается к трёхфазной сети 380 В, выдаёт номинальный ток 60 А. Перегрузочная способность: 120% в течение 35 секунд, 140% — девять секунд, 150% — три секунды. Тепловые потери составляют 900 Вт.

Устройство реализует векторное управление с S-образными кривыми разгона, что обеспечивает плавный старт и остановку. Два встроенных ПИД-регулятора позволяют решать задачи автоматического поддержания заданных параметров, а спящий режим помогает экономить энергию при простое. Функция «подхват на лету» корректно перезапускает вращающийся двигатель без рывков. Преобразователь оснащён встроенной цифровой панелью оператора с потенциометром, поддерживает подключение теплового реле и ЭТР. Коммуникация реализована через интерфейс RS485 по протоколу ModBus RTU. Имеется два аналоговых входа, пять цифровых входов, по одному аналоговому и цифровому выходу и одно реле. Встроенный тормозной транзистор упрощает подключение тормозного резистора, а дроссель предусмотрен как внешняя опция.

Корпус типоразмера B4 со степенью защиты IP20 предназначен для монтажа внутри шкафа. Габариты — 383×142×225 мм, масса 5,9 кг. Рабочий диапазон температур — до +50 °C, при этом выше +40 °C характеристики понижаются. Моторный кабель может достигать 150 метров, базовая ЭМС-совместимость обеспечена.
