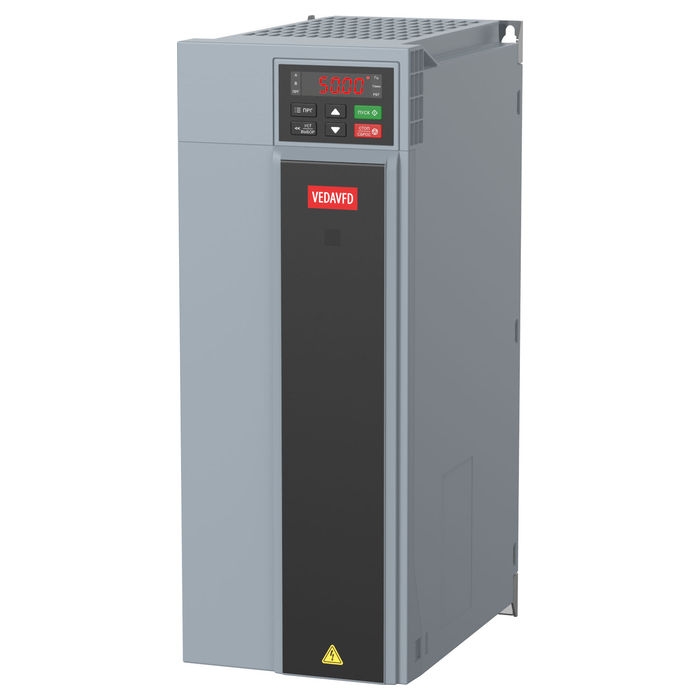

Преобразователь частоты VF-101-P22K-0045-U-T4-E20-B-H 22 кВт 380В VEDA VFD VF-101 Basic Drive ABC00132

Преобразователь частоты VEDA ABC00132 (VF-101-P22K-0045-U-T4-E20-B-H) мощностью 22 кВт для управления асинхронными и синхронными двигателями. Подключается к трёхфазной сети 380 В, выдаёт номинальный ток 45 А. Перегрузочная способность: 150% в течение 89 секунд, 180% — десять секунд, 200% — три секунды. Тепловые потери составляют 660 Вт.

Технические параметры VEDA VF-101 ABC00132:

Устройство реализует векторное управление с S-образными кривыми разгона, что обеспечивает плавный старт и остановку. Два встроенных ПИД-регулятора позволяют решать задачи автоматического поддержания заданных параметров, а спящий режим помогает экономить энергию при простое. Функция «подхват на лету» корректно перезапускает вращающийся двигатель без рывков. Преобразователь оснащён встроенной цифровой панелью оператора с потенциометром, поддерживает подключение теплового реле и ЭТР. Коммуникация реализована через интерфейс RS485 по протоколу ModBus RTU. Имеется два аналоговых входа, пять цифровых входов, по одному аналоговому и цифровому выходу и одно реле. Встроенный тормозной транзистор упрощает подключение тормозного резистора, а дроссель предусмотрен как внешняя опция. Корпус типоразмера B4 со степенью защиты IP20 предназначен для монтажа внутри шкафа.

Габариты — 383×142×225 мм, масса 5,9 кг. Рабочий диапазон температур — до +50 °C, при этом выше +40 °C характеристики понижаются. Моторный кабель может достигать 150 метров, базовая ЭМС-совместимость обеспечена.
