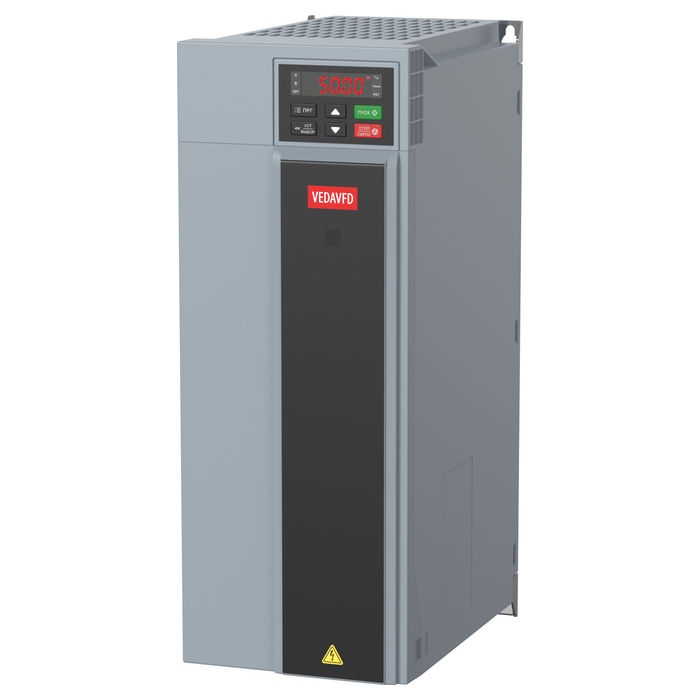

Преобразователь частоты VF-101-P30K-0060-U-T4-E20-N-H 30 кВт 380В VEDA VFD VF-101 Basic Drive ABC00133

Преобразователь частоты VEDA ABC00133 (VF-101-P30K-0060-U-T4-E20-N-H) мощностью 30 кВт, предназначенный для управления асинхронными и синхронными двигателями. Устройство рассчитано на подключение к трёхфазной сети напряжением 380 В и обеспечивает номинальный выходной ток 60 А. Перегрузочная способность преобразователя достаточно высока: он выдерживает 150?% от номинального тока в течение 89 секунд, 180?% — в течение 10 секунд и 200?% — на протяжении 3 секунд. При работе тепловые потери устройства составляют 900 Вт.

В преобразователе реализовано векторное управление, дополненное S?образными кривыми разгона — это позволяет добиться плавного пуска и остановки двигателя, снижая механические нагрузки на оборудование. Наличие двух ПИД?регуляторов даёт возможность автоматически поддерживать требуемые технологические параметры, а функция спящего режима способствует экономии электроэнергии в периоды простоя. Важной эксплуатационной особенностью является функция «подхват на лету»: она обеспечивает корректный перезапуск уже вращающегося двигателя без резких рывков и перегрузок.

Преобразователь оснащён встроенной цифровой панелью оператора с потенциометром, поддерживает подключение теплового реле и электронного теплового реле (ЭТР). Для интеграции в автоматизированные системы предусмотрен интерфейс RS485 с поддержкой протокола ModBus RTU. Набор входов и выходов включает два аналоговых и пять цифровых входов, по одному аналоговому и цифровому выходу, а также одно реле. Тормозной транзистор и дроссель в этой модели выполнены в виде внешних модулей.

Корпус типоразмера B5 имеет степень защиты IP20 и рассчитан на установку в монтажный шкаф. Габаритные размеры устройства — 433,5×172×225 мм, масса — 10,7 кг. Преобразователь сохраняет работоспособность при температуре до +50 °C, хотя при значениях выше +40 °C его характеристики подлежат снижению. Допускается использование моторного кабеля длиной до 150 м, базовая ЭМС?совместимость устройства обеспечена.
