Описание

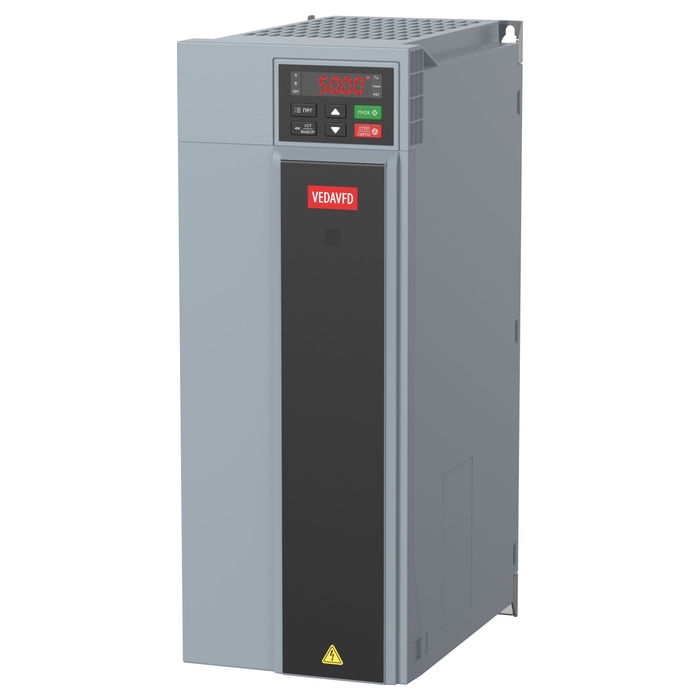

Артикул: ABC00166. Типовой код: VF-101-P55K-0110-U-T4-E20-N-H-D. Категория: Приводная техника - Преобразователь частоты. Заводское наименование: VEDA ABC00166 VF-101-P55K-0110-U-T4-E20-N-H-D Variable Frequency Drive (VFD). Производитель: VEDA MC, более 20 лет опыта работы на российском рынке. Мощность двигателя: 55 кВт. Номинальный выходной ток: 110A. Входное напряжение: 380В.
Характеристики ABC00166 VF-101-P55K-0110-U-T4-E20-N-H-D
Серия VF-101 от компании VEDA — это преобразователь частоты, предназначенный для применения в системах ОВК, пожаротушения, станках, механизмах с тяжелым пуском. Привод доступен напряжением питания 1х220В и 3х380В и мощностью от 0,75 до 1120 кВт. ОсобенностиИнтеллектуальная система охлаждения. Это позволяет повысить эффективность охлаждения и увеличить срок службы преобразователя частоты.
Доступны различные сетевые протоколы. Преобразователь частоты поддерживает различные сетевые протоколы, такие как Profibus, Profinet. Это позволяет интегрировать преобразователь частоты в различные системы автоматизации.
Все преобразователи частоты по умолчанию имеют специальное защитное покрытие плат. Это покрытие защищает электронные компоненты преобразователя частоты от воздействия пыли, влаги и других внешних факторов.
Встроенный фильтр ЭМС. Встроенный фильтр ЭМС защищает преобразователь частоты от электромагнитных помех. Это важно для систем ОВК, которые часто работают в условиях сильных электромагнитных помех.
Преобразователь частоты имеет встроенную цифровую панель оператора с потенциометром. Это позволяет пользователю легко и быстро настроить параметры работы преобразователя частоты.
Привод имеет книжную конструкцию. Это позволяет производить его монтаж стенка-к-стенке без снижения номинальных характеристик.
За счет разделения системы охлаждения исключено прохождение потока воздуха через электронные компоненты. Это повышает срок службы самого преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50С. Для удобства обслуживания устройство имеет съемные вентиляторы охлаждения.
Привод VF-101 Basic Drive сокращает затраты пользователя и уменьшает время на ввод в эксплуатацию за счет таких встроенных элементов как, фильтр ЭМС, тормозной прерыватель и удобная панель оператора с потенциометром.
Частотный преобразователь работает с различными типами двигателей, в том числе с синхронными двигателями на постоянных магнитах.
Длина допустимого неэкранированного кабеля до 100 м, что позволяет обойтись без дополнительных устройств для соблюдения требования ЭМС.
Привод имеет модульную структуру и его функционал может быть расширен за счет специальных дополнительных плат.
Для данной серии доступна автоматическая адаптация к двигателю (с вращением двигателя и без), которая позволяет быстро и просто произвести ввод в эксплуатацию.
Устройство имеет встроенный дроссель (от 55 кВт и выше) на звене постоянного тока, который снижает гармонические искажения до менее чем 45% THiD и увеличивает срок службы преобразователя частоты.
Встроенный тормозной прерыватель до 22 кВт, встроенный сетевой дроссель свыше 45 кВт. Технические параметры VEDA ABC00166 VF-101-P55K-0110-U-T4-E20-N-H-D Входное напряжение: 380В
Выходная мощность: 55 кВт
Номинальный выходной ток: 110A
Ток перегрузки 150%: 165A
Перегрузка: 150% в течение 89 секунд, 180% в течение 10 секунд, 200% в течении 3 секунд
Тепловые потери: 1375 Вт
Масса: 25 кг
Размеры: 558х249,4х310 мм (ВхШхГ)
Типоразмер: B6
Тормозной транзистор: внешний
Дроссель: встроенный
Встроенная цифровая панель оператора с потенциометром
Исполнение корпуса IP20 (для монтажа в шкаф)
Базовая длина моторного кабеля до 150 м
Базовый ЭМС
Рабочая температура до +50С (выше+40 с пониж.)
2 аналоговых входа, 5 цифровых входов, 1 аналоговый выход, 1 цифровой выход, 1 реле
RS485 ModBus RTU
Асинхронный/синхронный двигатель
Векторное управление
S-образные кривые разгона
Спящий режим
Поддержка теплового реле, ЭТР
2 ПИД регулятора
Подхват на лету.
|
|
