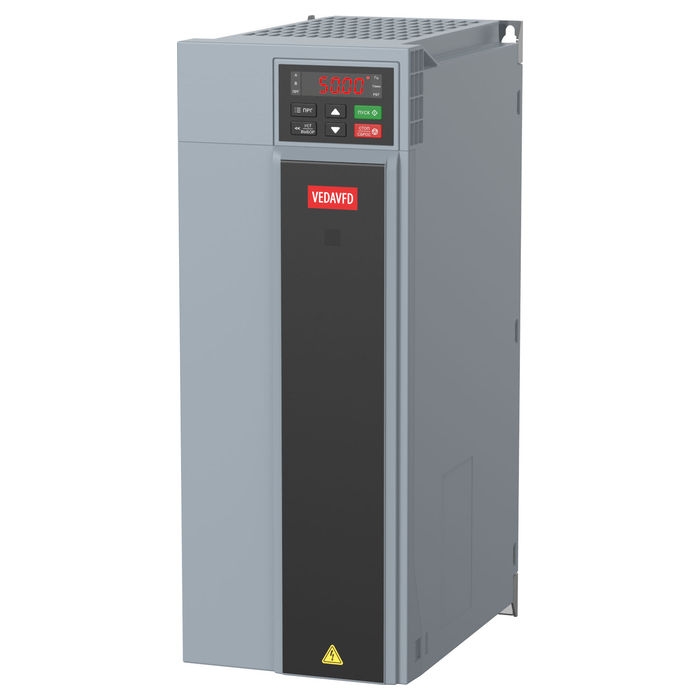

Преобразователь частоты VF-101-P75K-0150-U-T4-E20-N-H 75 кВт 380В VEDA VFD VF-101 Basic Drive ABC00137

Преобразователь частоты VEDA ABC00137 (VF-101-P75K-0150-U-T4-E20-N-H) мощностью 75 кВт для управления асинхронными и синхронными двигателями. Подключается к трёхфазной сети 380 В, выдаёт номинальный ток 150 А. Перегрузочная способность: 150% в течение 89 секунд, 180% — десять секунд, 200% — три секунды. Тепловые потери составляют 1650 Вт.

Устройство реализует векторное управление с S-образными кривыми разгона, что обеспечивает плавный старт и остановку. Два встроенных ПИД-регулятора позволяют решать задачи автоматического поддержания заданных параметров, а спящий режим помогает экономить энергию при простое. Функция «подхват на лету» корректно перезапускает вращающийся двигатель без рывков. Преобразователь оснащён встроенной цифровой панелью оператора с потенциометром, поддерживает подключение теплового реле и ЭТР. Коммуникация реализована через интерфейс RS485 по протоколу ModBus RTU. Имеется два аналоговых входа, пять цифровых входов, по одному аналоговому и цифровому выходу и одно реле. Тормозной транзистор и дроссель являются внешними элементами.

Корпус типоразмера B6 со степенью защиты IP20 предназначен для монтажа внутри шкафа. Габариты — 558×249,4×310 мм, масса 25 кг. Рабочий диапазон температур — до +50 °C, при этом выше +40 °C характеристики понижаются. Моторный кабель может достигать 150 метров, базовая ЭМС-совместимость обеспечена.
