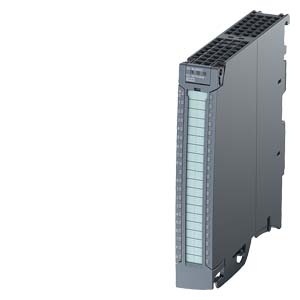

Цифровой выходной модуль Siemens 6ES7522-1BH01-0AB0 6ES75221BH010AB0

Модуль SIMATIC S7-1500 с артикулом 6ES7522-1BH01-0AB0 относится к разделу программируемых контроллеров PLC. Это цифровой выходной модуль DQ 16 x 24V DC/0.5A, предназначенный для коммутации шестнадцати дискретных сигналов в системах автоматизации на базе контроллеров серии S7-1500. Шестнадцать каналов разделены на две группы по восемь, с допустимым суммарным током до четырёх ампер на каждую группу. Каждый канал коммутирует напряжение 24 вольта постоянного тока с максимальным током 0,5 ампера, что подходит для управления маломощными исполнительными механизмами — сигнальными лампами, реле, маломощными клапанами и индикаторами.

Модуль оснащён поканальной диагностикой, которая отслеживает состояние каждого выходного канала индивидуально и своевременно выявляет неисправности, такие как короткое замыкание или обрыв нагрузки. При обнаружении ошибки система формирует соответствующее диагностическое сообщение с точным указанием проблемного канала. Дополнительной особенностью является поддержка замещающих значений — при выходе процессора или модуля из строя выходы переходят в заранее заданное состояние, обеспечивая безопасное поведение системы. Модуль устанавливается в стойку S7-1500 и автоматически распознаётся при конфигурировании проекта. Питание осуществляется от шины контроллера.
