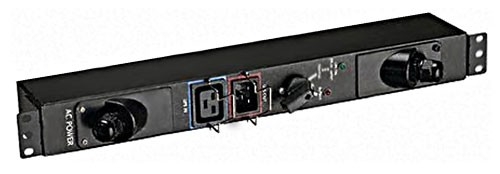

Характеристики Байпас Eaton HotSwap MBP HW (68434)
Клеммное подключение (HW), без розеток
Подключение
- нагрузка (потребители) подключается к выходным розеткам байпаса (позиции 1 и 2) - байпас получает питание от сети на свою входную розетку IEC 16A (C20) (позиция 3) - группа из двух разноцветных розеток (позиция 4) для подключения ИБП (голубая – подача питания к ИБП, красная – получение питания от ИБП) - переключатель режимов работы (позиция 5), имеет два положения: нормальный (питание потребителей через ИБП) и обходной (байпас) от сети

Примечание: Для соединения HotSwap MBP с ИБП мощностью до 2000VA и имеющих только 10A входы/выходы электропитания (C14/C13), необходим: 68439 Набор кабелей 10A FR/DIN power cords for HotSwap MBP, включает в себя: - Кабель IEC 10A C13 – IEC 16A C20 (для подачи ”грязного” напряжения на ИБП c HotSwap MBP) - Кабель IEC 10A C14 – IEC 16A C19 (для получения “чистого” напряжения с ИБП на HotSwap MBP) - Кабель сетевой IEC 16A C19 - Schuko
|
|
