Характеристики Delta RT 6kVA GES602R212035
Внимание! Для полноценной работы Delta RT 6 кВА GES602R212035 необходимо подключение батарейного модуля Delta RT-Series 5/6 kVа 192V (5Ah) GES161B105700
Высокий Power factor = 0.9, что позволяет, например, ИБП 10 кВА выдавать 9 кВт для подключения к ИБП больше современной нагрузки.

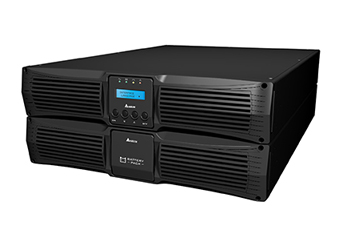

Установка на пол / в стойку. Высота ИБП 5 и 6 кВА составляет 4U (2U ИБП + 2U батарея), 10 кВА составляет 6U (3U ИБП + 3U батарея). Рельсы для установки ИБП и батарей в стойку заказываются отдельно.
Широкий диапазон входного напряжения.
Контролируемый разряд батарей, что увеличивает срок службы аккумуляторов.
ИБП имеют высокий коэффициент мощности на входе (> 0,99) и низкое гармоническое искажение (iTHD < 5%), что позволяет использовать их при слабой проводке, вместе с чувствительным оборудованием
Параллельное резервирование по схеме 1+1 без установки дополнительного оборудования.
ЖК дисплей
Опциональное подключение адаптеров, в том числе Web/SNMP адаптеров
Подключение дополнительных батарейных модулей.
| Модель |
Delta RT 6 кВА GES602R212035 |
| Мощность: |
6 кВА/5,4 кВт или 7 кВА/5,6 кВт |
| Вход |
|
| Номинальное напряжение |
200/208/220/230/240 В, 1-фазное |
| Диапазон напряжения |
100 ~ 300 В (при полной нагрузке)* |
| Коэффициент гармоник тока (iTHD) |
< 5 % (при полной нагрузке) |
| Коэффициент мощности |
> 0,99 (при полной нагрузке) |
| Частота тока |
40 ~ 70 Гц |
| Подключение |
Терминальные клеммы |
| Выход |
|
| Напряжение |
200/208/220/230(по умолчанию)/240 В, 1-фазное |
| Коэффициент гармоник |
=< 2 % (при линейной нагрузке) |
| Стабильность напряжения |
± 1 % (статическое); ± 2 % (типичное) |
| Частота |
50 / 60 ±0,05 Гц |
| Перегрузочная способность |
106-110 %: 10 минут.;
111 ~ 125%: 5 минут.; 126 ~ 150 %: 30 секунд; >150 %: 0 |
| Подключение |
Терминальные клеммы |
| Крест-фактор |
3:1 |
| Батареи |
|
| Напряжение |
192 В |
| Ток заряда |
Встроено: макс. 4 А (регулир.);
доп зарядное устройство (опция): макс. 4 А (внутренняя установка) |
| Подсоединение |
Стандартный кабель Delta |
| Экран |
|
| Светодиод |
AC вход, Батарея, Байпас, Отказ |

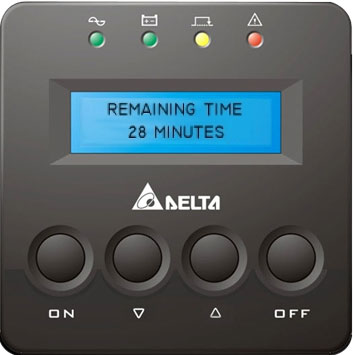

| ЖК-дисплей (многоязычный) |
Выход/Выход/Байпас (напряжение, частота), Нагрузка и напряжение АКБ, Оставшееся время работы
Аварийные сообщения и интеллектуальная самодиагностика |
| Стандартный интерфейс |
RS232 x 1, SNMP слот x 1, Smart слот x 1, паралл. порт x 1 |
| SNMP слот |
Карта SNMP, карта Modbus, Плата релейных входов и выходов, Блок датчиков окружающей среды, SNMP концентратор |
| Smart-слот |
Мина карта SNMP, Мини карта ModBus, мини-карта релейных входов и выходов, карта USB, карта TVSS |
| Безопасность |
CE, TUV, EN62040-1-1 |
| ЭМС |
CISPR22 Класс A |
| Параллельное подключение |
Резервирование 1+1 |
| Дистанционное управление |
Дистанционное аварийное отключение электропитания (REPO), дистанционное вкл/откл. |
| Дополнительные принадлежности |
Крепление для установки ИБП в стойку, модульвнешнего сервисного байпаса, внешний батарейный кабинет, внешнеезарядное устройство, внешняя плата зарядного устройства, внутренняяплата зарядного устройства, фильтр пыли |
| КПД нормальный / эко режим, 100% нагрузка |
92% / 96% |
| Температура |
0 ~ 40°C |
| Относительная влажность |
0% ~ 90 % (без образования конденсата) |
| Уровень шума |
54 дБА (на расстоянии 1 м) |
| ИБП размеры ШxГxВ, мм |
440 х 671 х 89 |
| ИБП, масса |
15,5 |
| |
|
| Батарея размеры ШxГxВ, мм |
440 x 638 x 89 |
| Батарея, масса |
37 |
* Работа в нижнем диапазоне напряжения 100~180 допускается при нагрузке 50-100 %.
Время автономной работы для ИБП от батарей при разных нагрузках, мин.
В батарее для ИБП Delta RT-Series 6 кВА GES602R212035 стоит 16 аккумуляторов 5.5Ah, 12V
| Нагрузка, ВА/Вт |
1 Батарея |
2 Батареи |
3 Батареи |
4 Батареи |
5 Батарей |
| 1000 / 700 |
40 |
90 |
140 |
200 |
250 |
| 2000 / 1400 |
23 |
50 |
95 |
130 |
170 |
| 3000 / 2100 |
12 |
31 |
46 |
80 |
110 |
| 4000 / 2800 |
7 |
19 |
38 |
50 |
70 |
| 5000 / 3500 |
6 |
17 |
30 |
45 |
55 |
| 6000 / 4200 |
4 |
15 |
25 |
35 |
40 |
| 5000 / 4кВт |
5 |
16 |
28 |
40 |
48 |
| 6000 / 5кВт |
3 |
13 |
22 |
29 |
36 |
| 6000 / 5,4кВт |
2 |
10 |
18 |
23 |
32 |
|
|
