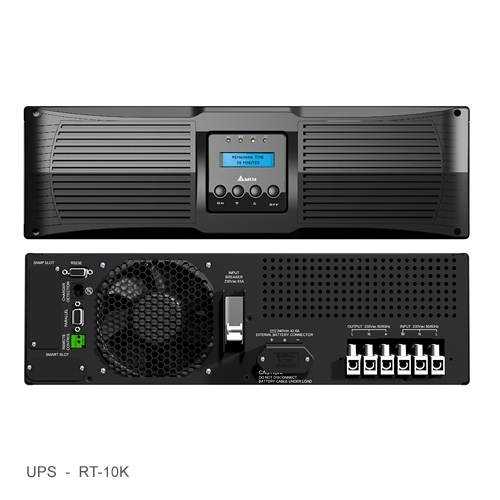

Характеристики Delta RT 10kVA GES103R212035
Внимание! Для полноценной работы Delta RT 10 кВА GES103R212035 необходимо подключение батарейного модуля Delta RT-Series 10 kVа 240V (9Ah) GES201B109700 Высокий Power factor = 0.9, что позволяет, например, ИБП 10 кВА выдавать 9 кВт для подключения к ИБП больше современной нагрузки. Установка на пол / в стойку. Высота ИБП 5 и 6 кВА составляет 4U (2U ИБП + 2U батарея), 10 кВА составляет 6U (3U ИБП + 3U батарея). Рельсы для установки ИБП и батарей в стойку заказываются отдельно. Подставки для вертикальной установки ИБП идут в комплекте.
Широкий диапазон входного напряжения. Контролируемый разряд батарей, что увеличивает срок службы аккумуляторов. ИБП имеют высокий коэффициент мощности на входе (> 0,99) и низкое гармоническое искажение (iTHD < 5%), что позволяет использовать их при слабой проводке, вместе с чувствительным оборудованием. Параллельное резервирование по схеме 1+1 без установки дополнительного оборудования. ЖК дисплей. Опциональное подключение адаптеров, в том числе Web/SNMP адаптеров. Подключение дополнительных батарейных модулей. Технические характеристики | Модель | Delta RT 10 кВА GES103R212035 | | Мощность: | 10 кВА/9 кВт или 11 кВА/8,8 кВт | | Вход | | | Номинальное напряжение | 200/208/220/230/240 В, 1-фазное | | Диапазон напряжения | 100 ~ 300 В (при полной нагрузке)* | | Коэффициент гармоник тока (iTHD) | < 5 % (при полной нагрузке) | | Коэффициент мощности | > 0,99 (при полной нагрузке) | | Частота тока | 40 ~ 70 Гц | | Подключение | Терминальные клеммы | | Выход | | | Напряжение | 200/208/220/230(по умолчанию)/240 В, 1-фазное | | Коэффициент гармоник | =< 2 % (при линейной нагрузке) | | Стабильность напряжения | ± 1 % (статическое); ± 2 % (типичное) | | Частота | 50 / 60 ±0,05 Гц | | Перегрузочная способность | 106-110 %: 10 минут.;
111 ~ 125%: 5 минут.; 126 ~ 150 %: 30 секунд; >150 %: 0 | | Подключение | Терминальные клеммы | | Крест-фактор | 3:1 | | Батареи | | | Напряжение | 240 В | | Ток заряда | Встроено: макс. 4 А (регулир.);
доп зарядное устройство (опция): макс. 4 А (внутренняя установка) | | Подсоединение | Стандартный кабель Delta | | Экран | | | Светодиод | AC вход, Батарея, Байпас, Отказ | | ЖК-дисплей (многоязычный) | Выход/Выход/Байпас (напряжение, частота), Нагрузка и напряжение АКБ, Оставшееся время работы
Аварийные сообщения и интеллектуальная самодиагностика | | Стандартный интерфейс | RS232 x 1, SNMP слот x 1, Smart слот x 1, паралл. порт x 1 | | SNMP слот | Карта SNMP, карта Modbus, Плата релейных входов и выходов, Блок датчиков окружающей среды, SNMP концентратор | | Smart-слот | Мина карта SNMP, Мини карта ModBus, мини-карта релейных входов и выходов, карта USB, карта TVSS | | Безопасность | CE, TUV, EN62040-1-1 | | ЭМС | CISPR22 Класс A | | Параллельное подключение | Резервирование 1+1 | | Дистанционное управление | Дистанционное аварийное отключение электропитания (REPO), дистанционное вкл/откл. | | Дополнительные принадлежности | Крепление для установки ИБП в стойку, модульвнешнего сервисного байпаса, внешний батарейный кабинет, внешнеезарядное устройство, внешняя плата зарядного устройства, внутренняяплата зарядного устройства, фильтр пыли | | КПД нормальный / эко режим, 100% нагрузка | 92% / 96% | | Температура | 0 ~ 40°C | | Относительная влажность | 0% ~ 90 % (без образования конденсата) | | Уровень шума | 54 дБА (на расстоянии 1 м) | | ИБП размеры ШxГxВ, мм | 440 x623 x 131 | | ИБП, масса | 21,3 | | Батарея размеры ШxГxВ, мм | 440 x 595 x 131 | | Батарея, масса | 66 | * Работа в нижнем диапазоне напряжения 100~180 допускается при нагрузке 50-100 %. Время автономной работы для ИБП Delta RT-Series 10 кВА GES103R212035 от батарей при разных нагрузках, мин. В батарее стоят 20 аккумуляторов 9Ah, 12V | Нагрузка ВА /Вт | 1 Батарея | 2 Батареи | 3 Батареи | 4 Батареи | 5 Батарей | | 1420 / 1000 | 80 | 160 | 240 | 320 | 400 | | 2850 / 2000 | 40 | 80 | 100 | 160 | 210 | | 4280 / 3000 | 20 | 40 | 80 | 100 | 120 | | 5700 /4000 | 15 | 30 | 50 | 75 | 100 | | 7140 / 5000 | 10 | 25 | 45 | 60 | 85 | | 8570 / 6000 | 6 | 19 | 35 | 50 | 65 | | 10000 / 7000 | 5 | 15 | 28 | 40 | 55 | | 10000 / 8000 | 4 | 13 | 23 | 35 | 50 | | 10000 / 9000 | 3 | 11 | 20 | 29 | 40 |
|
|
