Описание

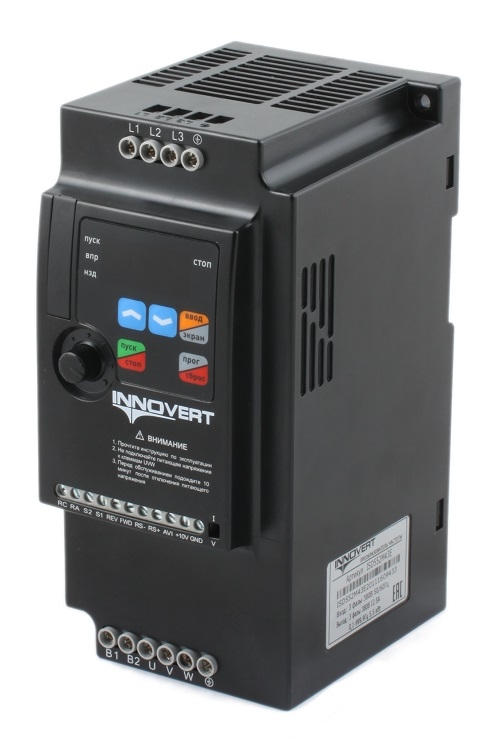

Наименование: ISD302M43E. Производитель: INNOVERT серия ISD mini PLUS. Заводской артикул: ISD302M43E. Мощность: 3кВт. Напряжение: 380В, 3 фазы. Управление: скалярное. Степень защиты: IP20. Назначение: универсальный, конвейеры, транспортеры, фасовка и другие.
Характеристики ISD302M43E
Выходной ток: 6,8А Выходная мощность: 3кВт Перегрузочная способность в течение 60 секунд: 10,2А Габаритные размеры (ВхШхГ): 180х85х116 ммВход Номинальное входное напряжение трехфазное 380В, частота 50/60 Гц Допустимый диапазон напряжения 330~440В трехфазноеВыход Выходное напряжение 0~380В трехфазное Выходная частота 0,1 ~ 999,9 Гц Режим работы преобразование напряжение-частотаХарактеристики управления Диапазон выходной частоты 0,1 Гц~999,9 Гц Точность установки задания частоты: Цифровая настройка: 0,1 Гц, аналоговая настройка: 0,1% максимальной выходной частоты Точность индикации выходной частоты 0,1 Гц Задание точек изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам 4 многофункциональных входа, реализация таких функций, как: задание 15 предустановленных скоростей, работа по программе, функция электронного потенциометра (MOP), аварийный останов и другие функции Многофункциональный релейный выход, реализация таких функций, как индикация работы, счетчик, таймер, достижение нулевой скорости, работа по программе и авария 4 варианта времен ускорения / замедления может быть задано в диапазоне 0~999.9 сек.Другие функции Встроенный ПИД-регулятор Протокол связи MODBUS (порт RS485) Настройка частоты: аналоговое задание 0~10В, 4~20мA, настройка с помощью потенциометра панели управления, с помощью цифровой связи RS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN) Управление скоростью вращения по управляющей программе, записанной в преобразователе PLC- режимФункции защиты Защита от перегрузок 150% в течение 1 мин. Для защиты от импульсных перенапряжений сети устанавливается сетевой дроссель (опция). Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем Уровень срабатывания защиты от пониженного напряжения может быть скорректирован пользователем Блокировка параметров от несанкционированной настройкиОкружающая среда Окружающая температура в пределах -10°C… + 40°C (без обледенения) Максимальная влажность воздуха 90% (без конденсата) Абсолютная высота ниже 1000 м Вибрация менее 20 Гц: Макс. 1.0 g; 20 – 50 Гц: Макс. 0.6 gКонструкция Принудительное воздушное охлаждение Класс защиты IP20 Четырех разрядный экранный дисплей, светодиодная индикация; отображение настройки заданной частоты, выходной частоты, направления вращения, выходного тока, напряжения шины постоянного тока, ошибки, сигнала обратной связи и др. Помещение, где монтируется преобразователь, должно быть свободно от пыли, влаги и грязи
|
|
