Описание

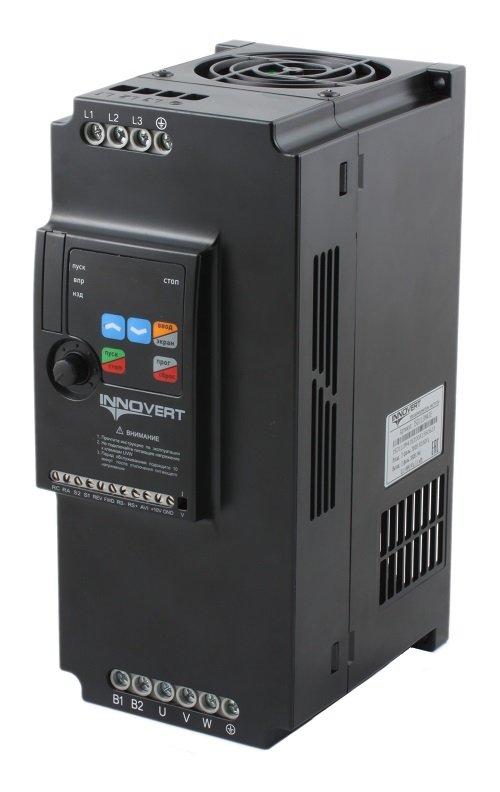

Наименование: ISD113M43E. Производитель: INNOVERT серия ISD mini PLUS. Заводской артикул: ISD113M43E. Мощность: 11кВт. Напряжение: 380В, 3 фазы. Управление: скалярное. Степень защиты: IP20. Назначение: универсальный, конвейеры, транспортеры, фасовка и другие.
Характеристики ISD113M43E
Выходной ток: 24А
Выходная мощность: 11кВт
Перегрузочная способность в течение 60 секунд: 36А
Габаритные размеры (ВхШхГ): 240х106х153 ммВход Номинальное входное напряжение трехфазное 380В, частота 50/60 Гц
Допустимый диапазон напряжения 330~440В трехфазноеВыход Выходное напряжение 0~380В трехфазное
Выходная частота 0,1 ~ 999,9 Гц
Режим работы преобразование напряжение-частотаХарактеристики управления Диапазон выходной частоты 0,1 Гц~999,9 Гц
Точность установки задания частоты: Цифровая настройка: 0,1 Гц, аналоговая настройка: 0,1% максимальной выходной частоты
Точность индикации выходной частоты 0,1 Гц
Задание точек изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам
4 многофункциональных входа, реализация таких функций, как: задание 15 предустановленных скоростей, работа по программе, функция электронного потенциометра (MOP), аварийный останов и другие функции
Многофункциональный релейный выход, реализация таких функций, как индикация работы, счетчик, таймер, достижение нулевой скорости, работа по программе и авария
4 варианта времен ускорения / замедления может быть задано в диапазоне 0~999.9 сек.Другие функции Встроенный ПИД-регулятор
Протокол связи MODBUS (порт RS485)
Настройка частоты: аналоговое задание 0~10В, 4~20мA, настройка с помощью потенциометра панели управления, с помощью цифровой связи RS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN)
Управление скоростью вращения по управляющей программе, записанной в преобразователе PLC- режимФункции защиты Защита от перегрузок 150% в течение 1 мин.
Для защиты от импульсных перенапряжений сети устанавливается сетевой дроссель (опция). Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем
Уровень срабатывания защиты от пониженного напряжения может быть скорректирован пользователем
Блокировка параметров от несанкционированной настройкиОкружающая среда Окружающая температура в пределах -10°C… + 40°C (без обледенения)
Максимальная влажность воздуха 90% (без конденсата)
Абсолютная высота ниже 1000 м
Вибрация менее 20 Гц: Макс. 1.0 g; 20 – 50 Гц: Макс. 0.6 gКонструкция Принудительное воздушное охлаждение
Класс защиты IP20
Четырех разрядный экранный дисплей, светодиодная индикация; отображение настройки заданной частоты, выходной частоты, направления вращения, выходного тока, напряжения шины постоянного тока, ошибки, сигнала обратной связи и др.
Помещение, где монтируется преобразователь, должно быть свободно от пыли, влаги и грязи
|
|
