Описание

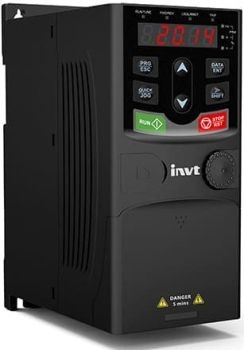

Артикул: GD20-2R2G-S2. Категория: Приводная техника - Преобразователь частоты. Заводское наименование: GD20-2R2G-S2 Variable Frequency Drive. Производитель: INVT (Shenzhen INVT Electric Co., Ltd), год основания 2002. Мощность двигателя: 2.2 кВт. Ток двигателя: 10 А. Входное напряжение: 1ф 220В. Выходное напряжение: 3ф 220В.
Характеристики GD20-2R2G-S2
Выходной ток: 10 A.
Выходная мощность: 2,2 кВт.
Входное напряжение: Однофазное напряжение 220В (-15%) - 240В (+10%).
Выходное напряжение: 3ф 220В.
Габаритные размеры (ШхВхГ): 80х185х140.5 мм.
Вес: 1,6 кг.
Входная частота: 50 или 60 Гц, допускается диапазон 47-63 Гц.
Режим управления: векторное управление с ШИМ-модуляцией, векторное управление без обратной связи.
Диапазон регулирования скорости: 1:100.
Точность регулирования скорости ±0,2% (векторное управление без обратной связи).
Колебания скорости: ±0,3% (векторное управление без обратной связи).
Отклик при регулировании крутящего момента: менее 20 мс (векторное управление без обратной связи).
Точность регулирования крутящего момента: 10% (векторное управление без обратной связи).
Пусковой момент: 150% на частоте 0,5 Гц (векторное управление без обратной связи).
Допустимые перегрузки: 150% от номинальной силы тока (1 минута), 180% от номинальной силы тока (10 секунд), 200% от номинальной силы тока (1 секунда).
Источник задания частоты: цифровой вход, аналоговый вход, панель оператора, многоступенчатое регулирования скорости, ПЛК, ПИД-регулирование, протокол MODBUS.
Автоматическое регулирование напряжения: автоматически поддерживает стабильное напряжение при броске напряжения сети.
Защитные функции: защищает от перегрузки по току, перенапряжения, низкого напряжения, перегрева, обрыва фазы, перегрузки и тд.
Аналоговый вход: 1-н канал (AI2) 0-10В/0-20мА и 1-н канал (AI3) -10 — 10В.
Аналоговый выход: 2-а канала (AO1, AO2) 0-10В/0-20мА.
Цифровой вход: 4 общих входа максимальная частота 1 кГц, 1 высокоскоростной импульсный вход максимальная частота 50 кГц.
Цифровой выход: 1 Y-выход с открытым коллектором.
Релейный выход: 2-а программируемых выхода / RO1A NO, RO1B NC, RO1C с общей клеммой / RO2A NO, RO2B NC, RO2C с общей клеммой / Коммутационная нагрузка 3А/250В переменного тока.
Способ установки: настенный монтаж или на рельсе.
Тормозной блок: встроен.
Фильтр ЭМС: внешний фильтр С2 или С3 (опция), соответствует классу С2 и С3 согласно IEC61800-3.
Температура окружающей среды: -10 ..50°C (если температура окружающей среды превышает 40 °C, требуется снижение номинальных значений).
Высота над уровнем моря: менее 1000 м, если выше 1000 м, то вычитается 1% на каждые дополнительные 100 м.
Класс защиты: IP20.
Безопасность: соответствует требованиям CE.
Охлаждение: воздушное.
|
