Описание

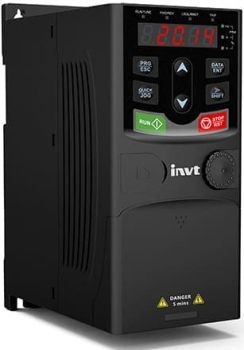

Артикул: GD20-075G-4. Категория: Приводная техника - Преобразователь частоты. Заводское наименование: GD20-075G-4 Variable Frequency Drive. Производитель: INVT (Shenzhen INVT Electric Co., Ltd), год основания 2002. Мощность двигателя: 75 кВт. Ток двигателя: 150 А. Входное напряжение: 3ф 380В. Выходное напряжение: 3ф 380В.
Характеристики GD20-075G-4
Выходной ток: 150 A. Выходная мощность: 75 кВт. Входное напряжение: Трехфазное напряжение 380В (-15%) - 440В (+10%). Выходное напряжение: 3ф 380В. Габаритные размеры (ШхВхГ): 282х560х238 мм. Вес: 27 кг. Входная частота: 50 или 60 Гц, допускается диапазон 47-63 Гц. Режим управления: векторное управление с ШИМ-модуляцией, векторное управление без обратной связи. Диапазон регулирования скорости: 1:100. Точность регулирования скорости ±0,2% (векторное управление без обратной связи). Колебания скорости: ±0,3% (векторное управление без обратной связи). Отклик при регулировании крутящего момента: менее 20 мс (векторное управление без обратной связи). Точность регулирования крутящего момента: 10% (векторное управление без обратной связи). Пусковой момент: 150% на частоте 0,5 Гц (векторное управление без обратной связи). Допустимые перегрузки: 150% от номинальной силы тока (1 минута), 180% от номинальной силы тока (10 секунд), 200% от номинальной силы тока (1 секунда). Источник задания частоты: цифровой вход, аналоговый вход, панель оператора, многоступенчатое регулирования скорости, ПЛК, ПИД-регулирование, протокол MODBUS. Автоматическое регулирование напряжения: автоматически поддерживает стабильное напряжение при броске напряжения сети. Защитные функции: защищает от перегрузки по току, перенапряжения, низкого напряжения, перегрева, обрыва фазы, перегрузки и тд. Аналоговый вход: 1-н канал (AI2) 0-10В/0-20мА и 1-н канал (AI3) -10 — 10В. Аналоговый выход: 2-а канала (AO1, AO2) 0-10В/0-20мА. Цифровой вход: 4 общих входа максимальная частота 1 кГц, 1 высокоскоростной импульсный вход максимальная частота 50 кГц. Цифровой выход: 1 Y-выход с открытым коллектором. Релейный выход: 2-а программируемых выхода / RO1A NO, RO1B NC, RO1C с общей клеммой / RO2A NO, RO2B NC, RO2C с общей клеммой / Коммутационная нагрузка 3А/250В переменного тока. Способ установки: настенный монтаж или на рельсе. Тормозной блок: встроен. Фильтр ЭМС: внешний фильтр С2 или С3 (опция), соответствует классу С2 и С3 согласно IEC61800-3. Температура окружающей среды: -10 ..50°C (если температура окружающей среды превышает 40 °C, требуется снижение номинальных значений). Высота над уровнем моря: менее 1000 м, если выше 1000 м, то вычитается 1% на каждые дополнительные 100 м. Класс защиты: IP20. Безопасность: соответствует требованиям CE. Охлаждение: воздушное.
|
