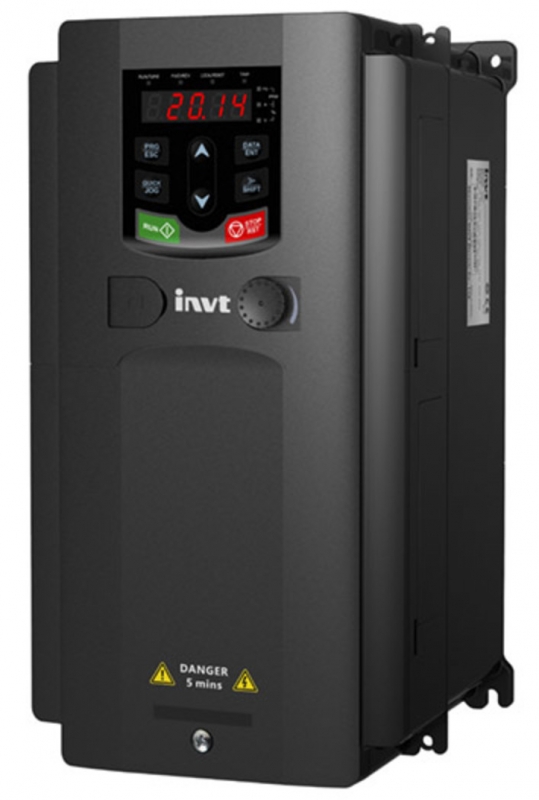

| Наименование | GD200A-030G/037P-4 |
| Заводской артикул INVT | GD200A-030G/037P-4 |
| Выходной ток | 60/75 A |
| Выходная мощность | 30/37 кВт |
| Входное напряжение | Трехфазное напряжение 400В (±15%) переменного тока |
| Выходное напряжение | 3ф 380В |
| Габаритные размеры (ШхВхГ) | 255х407х245 мм |
| Вес | 13 кг |
| Выходная частота | 0-400 Гц |
| Режим управления | векторное управление с ШИМ-модуляцией |
| Тип двигателя | асинхронный двигатель |
| Диапазон регулирования скорости | асинхронный двигатель 1:100 |
| Пусковой момент | асинхронный двигатель 150% на частоте 0.5 Гц |
| Перегрузочная способность | Тип установки G 150% от номинальной силы тока в течение 1 минуты, 180% от номинальной силы тока в течение 10 сек., 200% от номинальной силы тока в течение 1 сек.; Тип установки P 120% от номинальной силы тока в течение 60 секунд |
| Источник задания частоты | цифровой вход, аналоговый вход, вход частоты импульсов, многоступенчатое регулирование скорости, ПЛК, ПИД-регулирование, протокол MODBUS. Возможно переключение между установленной комбинацией и установленным каналом |
| Автоматическое регулирование напряжения | поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети |
| Защитные функции | от перегрузки по току, перенапряжения, низкого напряжения, перегрева, обрыва фазы, перегрузки и тд |
| Отслеживание скорости | плавный пуск вращающегося двигателя |
| Разрешение входов аналоговых сигналов | ? 10 мВ |
| Разрешение входов концевых выключателей | ? 2 мс |
| Аналоговый вход | 2 канала (AI1, AI2) 0-10В / 0-20 мА, 1 канал (AI3) -10..10В |
| Аналоговый выход | 2 канала (AO1, AO2) 0-10В / 0-20 мА |
| Цифровой вход | 8 общих входов максимальная частота 1 кГц, 1 высокоскоростной импульсный вход максимальная частота 50 кГц |
| Цифровой выход | 1 высокоскоростной импульсный выход максимальная частота 50 кГц, 1 Y-выход с открытым коллектором |
| Релейный выход | 2 программируемых релейных выхода; НО-контакт RO1A, НЗ-контакт RO1B, RO1C с общей клеммой; НО-контакт RO2A, НЗ-контакт RO12B, RO2C с общей клеммой; коммутационная нагрузка 3 А (250В переменного тока), 1 А (30В постоянного тока) |
| Способ установки | настенный, фланцевый, напольный |
| Температура окружающей среды | -10 ..50°C (если температура окружающей среды превышает 40 °C, требуется снижение номинальных значений) |
| Класс защиты | IP20 |
| Охлаждение | воздушное |
| Тормозной резистор | опция, внешнее подключение |
| Фильтр ЭМС | встроенный класс С3 |
