Описание

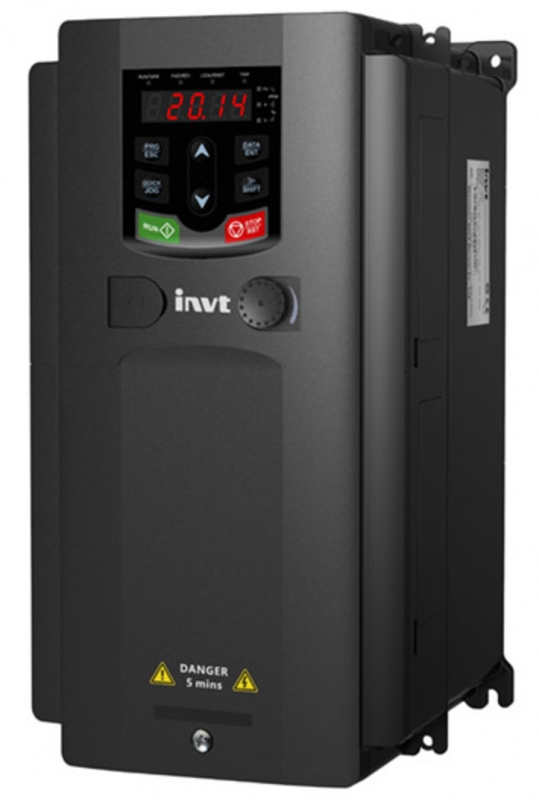

Артикул: GD200A-037G/045P-4. Категория: Приводная техника - Преобразователь частоты. Заводское наименование: GD200A-037G/045P-4 Variable Frequency Drive. Производитель: INVT (Shenzhen INVT Electric Co., Ltd), год основания 2002. Мощность двигателя: 37 кВт. Ток двигателя: 75 А. Входное напряжение: 3ф 380В. Выходное напряжение: 3ф 380В.
Характеристики GD200A-037G/045P-4
Выходной ток: 75/92 A. Выходная мощность: 37/45 кВт. Входное напряжение: Трехфазное напряжение 400В (±15%) переменного тока. Выходное напряжение: 3ф 380В. Габаритные размеры (ШхВхГ): 270х555х333 мм. Вес: 30 кг. Выходная частота: 0-400 Гц. Режим управления: векторное управление с ШИМ-модуляцией. Тип двигателя: асинхронный двигатель. Диапазон регулирования скорости: асинхронный двигатель 1:100. Пусковой момент: асинхронный двигатель 150% на частоте 0.5 Гц. Перегрузочная способность: Тип установки G: 150% от номинальной силы тока в течение 1 минуты, 180% от номинальной силы тока в течение 10 сек., 200% от номинальной силы тока в течение 1 сек.; Тип установки P: 120% от номинальной силы тока в течение 60 секунд. Источник задания частоты: цифровой вход, аналоговый вход, вход частоты импульсов, многоступенчатое регулирование скорости, ПЛК, ПИД-регулирование, протокол MODBUS. Возможно переключение между установленной комбинацией и установленным каналом. Автоматическое регулирование напряжения: поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети. Защитные функции: от перегрузки по току, перенапряжения, низкого напряжения, перегрева, обрыва фазы, перегрузки и тд. Отслеживание скорости: плавный пуск вращающегося двигателя. Разрешение входов аналоговых сигналов: ? 10 мВ. Разрешение входов концевых выключателей: ? 2 мс. Аналоговый вход: 2 канала (AI1, AI2) 0-10В / 0-20 мА, 1 канал (AI3) -10..10В. Аналоговый выход: 2 канала (AO1, AO2) 0-10В / 0-20 мА. Цифровой вход: 8 общих входов максимальная частота 1 кГц, 1 высокоскоростной импульсный вход максимальная частота 50 кГц. Цифровой выход: 1 высокоскоростной импульсный выход максимальная частота 50 кГц, 1 Y-выход с открытым коллектором. Релейный выход: 2 программируемых релейных выхода; НО-контакт RO1A, НЗ-контакт RO1B, RO1C с общей клеммой; НО-контакт RO2A, НЗ-контакт RO12B, RO2C с общей клеммой; коммутационная нагрузка 3 А (250В переменного тока), 1 А (30В постоянного тока). Способ установки: настенный, фланцевый, напольный. Температура окружающей среды: -10 ..50°C (если температура окружающей среды превышает 40 °C, требуется снижение номинальных значений). Класс защиты: IP20. Охлаждение: воздушное. Тормозной резистор: опция, внешнее подключение. Фильтр ЭМС: встроенный класс С3.
|
