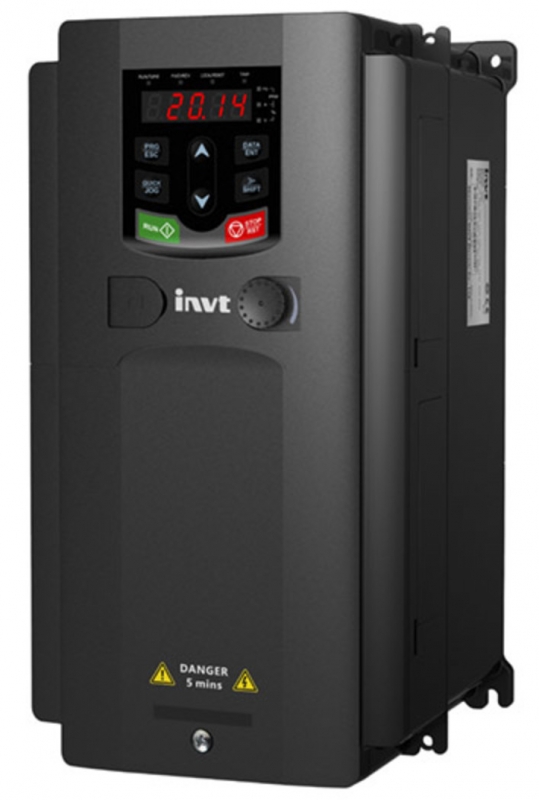

Артикул: GD200A-090G/110P-4. Категория: Приводная техника - Преобразователь частоты. Заводское наименование: GD200A-090G/110P-4 Variable Frequency Drive. Производитель: INVT (Shenzhen INVT Electric Co., Ltd), год основания 2002. Мощность двигателя: 90 кВт. Ток двигателя: 180 А. Входное напряжение: 3ф 380В. Выходное напряжение: 3ф 380В.
Характеристики GD200A-090G/110P-4
Выходной ток: 180/215 A.
Выходная мощность: 90/110 кВт.
Входное напряжение: Трехфазное напряжение 400В (±15%) переменного тока.
Выходное напряжение: 3ф 380В.
Габаритные размеры (ШхВхГ): 325х680х374 мм.
Вес: 47 кг.
Выходная частота: 0-400 Гц.
Режим управления: векторное управление с ШИМ-модуляцией.
Тип двигателя: асинхронный двигатель.
Диапазон регулирования скорости: асинхронный двигатель 1:100.
Пусковой момент: асинхронный двигатель 150% на частоте 0.5 Гц.
Перегрузочная способность: Тип установки G: 150% от номинальной силы тока в течение 1 минуты, 180% от номинальной силы тока в течение 10 сек., 200% от номинальной силы тока в течение 1 сек.; Тип установки P: 120% от номинальной силы тока в течение 60 секунд.
Источник задания частоты: цифровой вход, аналоговый вход, вход частоты импульсов, многоступенчатое регулирование скорости, ПЛК, ПИД-регулирование, протокол MODBUS. Возможно переключение между установленной комбинацией и установленным каналом.
Автоматическое регулирование напряжения: поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети.
Защитные функции: от перегрузки по току, перенапряжения, низкого напряжения, перегрева, обрыва фазы, перегрузки и тд.
Отслеживание скорости: плавный пуск вращающегося двигателя.
Разрешение входов аналоговых сигналов: ? 10 мВ.
Разрешение входов концевых выключателей: ? 2 мс.
Аналоговый вход: 2 канала (AI1, AI2) 0-10В / 0-20 мА, 1 канал (AI3) -10..10В.
Аналоговый выход: 2 канала (AO1, AO2) 0-10В / 0-20 мА.
Цифровой вход: 8 общих входов максимальная частота 1 кГц, 1 высокоскоростной импульсный вход максимальная частота 50 кГц.
Цифровой выход: 1 высокоскоростной импульсный выход максимальная частота 50 кГц, 1 Y-выход с открытым коллектором.
Релейный выход: 2 программируемых релейных выхода; НО-контакт RO1A, НЗ-контакт RO1B, RO1C с общей клеммой; НО-контакт RO2A, НЗ-контакт RO12B, RO2C с общей клеммой; коммутационная нагрузка 3 А (250В переменного тока), 1 А (30В постоянного тока).
Способ установки: настенный, фланцевый, напольный.
Температура окружающей среды: -10 ..50°C (если температура окружающей среды превышает 40 °C, требуется снижение номинальных значений).
Класс защиты: IP20.
Охлаждение: воздушное.
Тормозной резистор: опция, внешнее подключение.
Фильтр ЭМС: встроенный класс С3.
|
