Описание

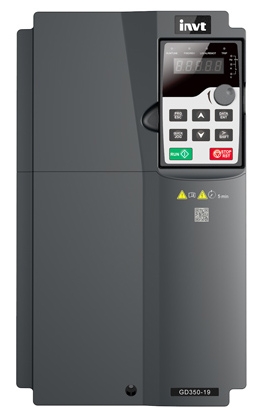

Артикул: GD350-19-160G-4. Категория: Приводная техника - Преобразователь частоты - Краны, подъемные механизмы. Заводское наименование: GD350-19-160G-4 Variable Frequency Drive. Производитель: INVT (Shenzhen INVT Electric Co., Ltd), год основания 2002. Мощность двигателя: 160 кВт. Ток двигателя: 305 А. Входное напряжение: 3ф 380В. Выходное напряжение: 0%-100% входного напряжения.
Характеристики GD350-19-160G-4
Выходной ток: 305 A.
Выходная мощность: 160 кВт.
Входное напряжение: AC 3PH 380V (-15%)–440V (+10%) номинальное напряжение: 380V.
Выходное напряжение: 0%-100% входного напряжения.
Габаритные размеры (ШхВхГ): 500х870х360 мм.
Вес: 85/110 кг.
Входная частота: 50 Гц или 60 Гц, допустимый диапазон: 47-63 Гц.
Входной коэффициент мощности: 30–110 кВт ? 0,9.
Выходная частота: 0-150 Гц.
Режим управления: векторное управление напряжением (SVVC), бездатчиковое векторное управление (SVC), векторное управление в замкнутом контуре (FVC).
Тип двигателя: асинхронный двигатель (AM) и синхронный двигатель с постоянными магнитами (SM).
Коэффициент регулирования скорости: 1:200 (SVC), 1:1000 (FVC).
Точность регулирования скорости: ± 0.2% (SVC), ± 0.02% (FVC).
Колебания скорости: ± 0.3% (SVC), ± 0.02% (FVC).
Отклик момента: < 20мс (SVC), < 10мс (FVC).
Точность регулирования крутящего момента: 10% (SVC), 5% (FVC).
Пусковой крутящий момент: асинхронный двигатель: 0.25 Гц/150% (SVC); синхронный двигатель: 2.5 Гц/150% (SVC), 0 Гц/200% (FVC).
Перегрузочная способность: 150% на 1 минуту, 180% на 10 секунд, 200% на 1 секунду.
Торможение: 100% в течение длительного времени, 120% в течение 1 минуты и 160% в течение 10 секунд.
Задание частоты: цифровое, аналоговое, импульсное, многоступенчатое, ПЛК, ПИД, Modbus/Modbus TCP, PROFIBUS и т.д. c переключением между набором комбинаций и набором каналов управления.
Автоматическое регулирование напряжения: выходное напряжение может поддерживаться постоянным при изменении напряжения в сети.
Защита от неисправностей: защита от сверхтока, перенапряжения, пониженного напряжения, перегрева, обрыва фазы, перегрузки и др.
Разрешение аналогового входа: не более 20 мВ.
Разрешение цифрового входа: не более 2 мс.
Аналоговый вход: 2 входа; AI1: 0-10 В/0-20 мА; AI2: -10–10В.
Аналоговый выход: 1 выход; AO1: 0-10 В/0-20 мА.
Цифровой вход: 4 обычных входа; максимальная частота: 1 кГц; внутренний импеданс: 3,3 кОм / 2 высокоскоростных входа; максимальная частота: 50 кГц; поддержка входа квадратурного (импульсного) энкодера; с функцией измерения скорости.
Цифровой выход: 1 выход высокочастотных импульсов; максимальная частота: 50 кГц / Один выход с открытым коллектором с клеммой Y.
Релейный выход: два программируемых релейных выхода RO1A: NO (нормально разомкнутый), (RO1B) NC (нормально замкнутый); RO1C: общий / RO2A: NO (нормально разомкнутый); (RO2B) NC (нормально замкнутый); RO2C: общий / Мощность контактов: 3A/250 В переменного тока, 1A/30 В постоянного тока.
Расширенные интерфейсы: три расширенных интерфейса: SLOT1, SLOT2 и SLOT3; поддержка плат PG, программируемых плат расширения, плат связи, плат ввода-вывода и т д.
Примечание: 1) Вы можете установить дополнительные платы расширения для моделей ПЧ
мощностью 1,5–5,5 кВт, причем рекомендуется устанавливать их в слот 2. 2) Плата расширения ввода/вывода 2 установлена в слот 3 для моделей ПЧ мощностью 7,5 кВт и выше в стандартной конфигурации.
Способ установки: настенный, фланцевый, напольный.
Температура окружающей среды: -10 ..50°C (если температура окружающей среды превышает 40 °C, требуется снижение номинальных значений).
Степень защиты: IP20.
Степень загрязнения: Степень 2.
Способ охлаждения: принудительное воздушное охлаждение.
DC дроссель: стандартно встроенный для моделей ПЧ 380В 18,5–110 кВт. Опционально внешний для моделей 380 В мощностью 132 кВт и выше, а также для моделей на 660В
Тормозное блок: стандартная встроенная часть для моделей ПЧ 380В мощностью 110 кВт и
ниже, дополнительная внешняя часть для моделей 660В.
Фильтр ЭМС: фильтры C3 являются опциями и могут быть встроены в ПЧ. Если требуется фильтр C3, подключите перемычку J10. После настройки фильтра C3 частотно-регулируемый привод может соответствовать требованиям IEC61800-3 C3. Для соответствия требованиям МЭК 61800-3 C2 можно использовать дополнительные внешние фильтры.
|
