| Наименование |

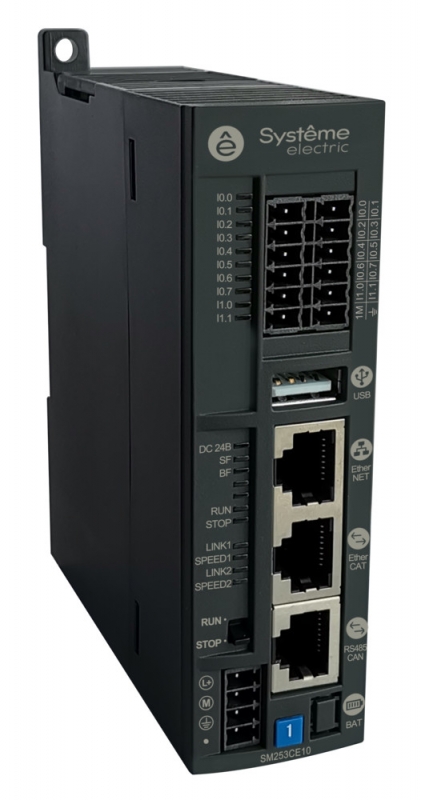

SystemePLC SM253CE10 |
| Заводской артикул Systeme Electric |
SM253CE10 |
| Размеры (Ш×В×Г) |
34×115×101.6 мм |
| Масса |
269 г |
| Номинальное входное напряжение |
24 В DC |
| Пределы напряжения питания |
20.4 В ~ 28.8 В DC |
| Входной ток |
0.8 А |
| Защита от обратной полярности |
Есть |
| Потребление |
800мА |
| Изоляция |
Изоляция между внешним и внутренним питанием |
| Скорость выполнения битовой инструкции |
0.015μs/инструкция |
| Скорость выполнения инструкций с плавающей запятой |
1μs/инструкция |
| Память устройства пользовательская программа |
32 MB |
| Программирование |
Свободно программируемый, среда разработки CODESYS 3.5 SP18 |
| RTC (часы реального времени) |
Время отключения питания: время удержания в выключенном состоянии около 112 часов (стандартное значение); Точность: ежемесячное отклонение |
| LED-индикация устройства |
Зеленый индикатор питания: горит - питание 24 В DC в норме, не горит - питание 24 В DC отсутствует.
SF индикатор (красный): горит - сбой системы, не горит - ошибок нет
BF индикатор (красный): горит - сбой шины, не горит - ошибок нет
Run индикатор (зеленый): горит - система работает, не горит - система останавливается
Stop индикатор (оранжевый): горит - система останавливается; выключено - система работает
Индикатор сетевого порта Ethernet (RJ45) зеленый: мигает - подключено, не горит - не подключено
Индикатор сетевого порта Ethernet (RJ45) желтый: Вкл. - 100 Мбит/с, выкл. - 10 Мбит/с |
| Защита питания |
Обеспечивает функцию защиты от обратного подключения и защита от перенапряжения |
| Защита коммуникационного интерфейса |
Молниезащита |
| Поддержка модулей расширения шины (использование модуля приемника/передатчика) |
4 |
| Максимальное кол-во модулей локально |
До 8 |
| Максимальное кол-во модулей c использованием модуля приемника/передатчика |
До 32 |
| Протоколы |
EtherNET, EtherNET/IP, EtherCAT, CANopen, Modbus |
| Встроенные входы и выходы |
10 дискретных входов DI (6 высокоскоростных), 1 вход скоростного счетчика |
|
Характеристики встроенных портов
|
| 1 встроенный Ethernet порт |
|
| Тип подключения |
RJ45 |
| Скорость передачи данных |
10/100Mbps |
| Максимальная длина кабеля на сегмент |
100 м |
| Максимальное количество подключений |
UDP поддерживает до 16 подключений, TCP поддерживает до 32 подключений |
| Функция DHCP |
Поддерживается |
| Удаленный мониторинг/программирование |
Поддерживается |
| Изолирован |
Да |
| 1 встроенный EtherCat порт |
|
| Тип подключения |
RJ45 |
| Скорость передачи данных |
10/100Mbps |
| Максимальное количество подключений |
Каждое ведущее устройство поддерживает до 128 ведомых станций EtherCAT на ведущее устройство. |
| Максимальная длина кабеля на сегмент |
100 м |
| Изолирован |
Да |
| 1 встроенный Modbus RTU порт (RS485) |
|
| Тип подключения |
Клеммное подключение RJ45 |
| Скорость передачи данных |
1200 4800 9600 19200 38400 57600 115200 bps |
| Максимальное количество подключений |
К одной ведущей станции можно подключить до 31 ведомого устройства |
| 1 встроенный CanOpen port (RJ45) |
|
| Тип подключения |
RJ45 |
| Максимальное количество подключений |
К одной ведущей станции можно подключить до 32 ведомых устройств |
| Максимальная длина кабеля на сегмент |
100 м |
| Изолирован |
Да |
|
Условия эксплуатации
|
| Температура окружающего воздуха |
Горизонтальное монтажное положение: от 0 до +60 °С; Вертикальное монтажное положение: от 0 до +40 °С |
| Относительная влажность воздуха |
От 10 до 95 %, без образования конденсата |
| Атмосферное давление |
От 80 до 108 кПа |
